榮成市少年宮

推薦人：李興鋼

中國建筑設計研究院有限公司總建筑師，李興鋼建筑工作室主持人。

01

建筑

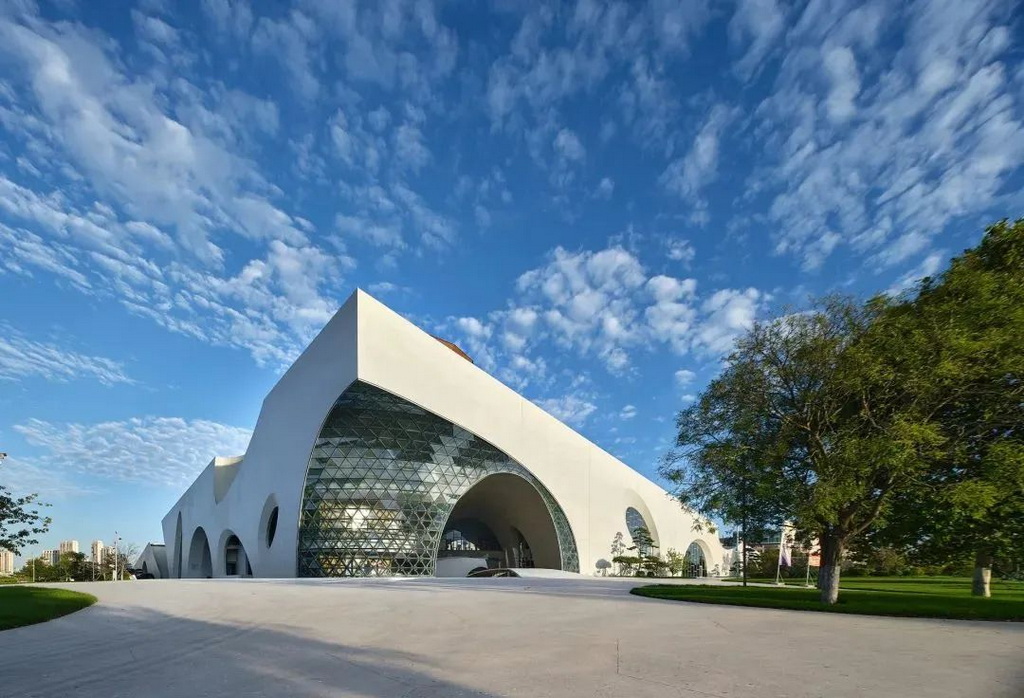

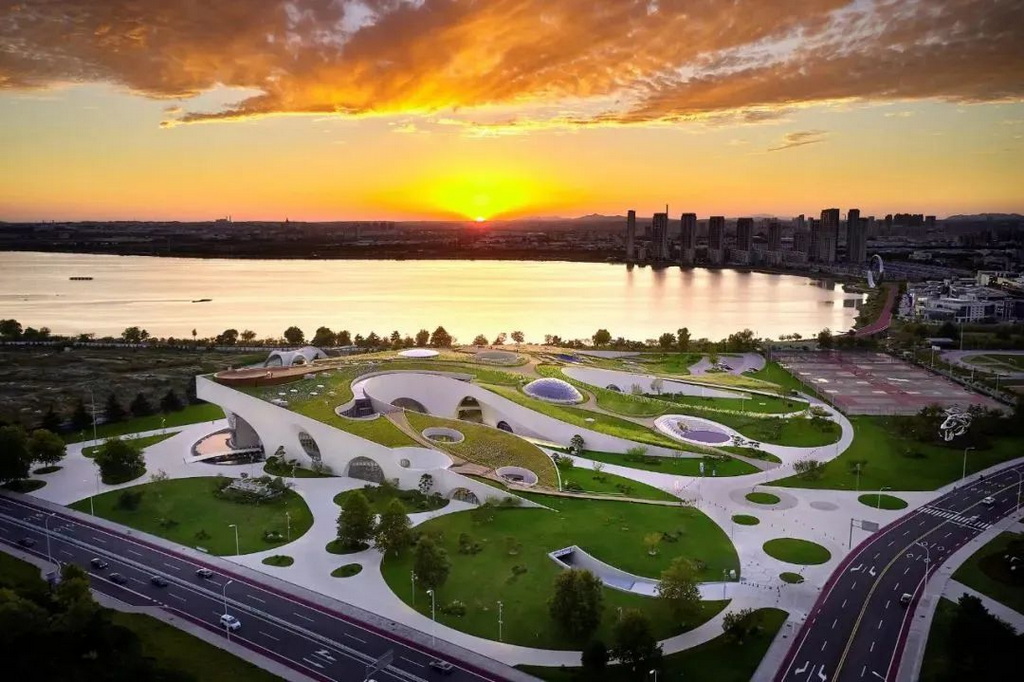

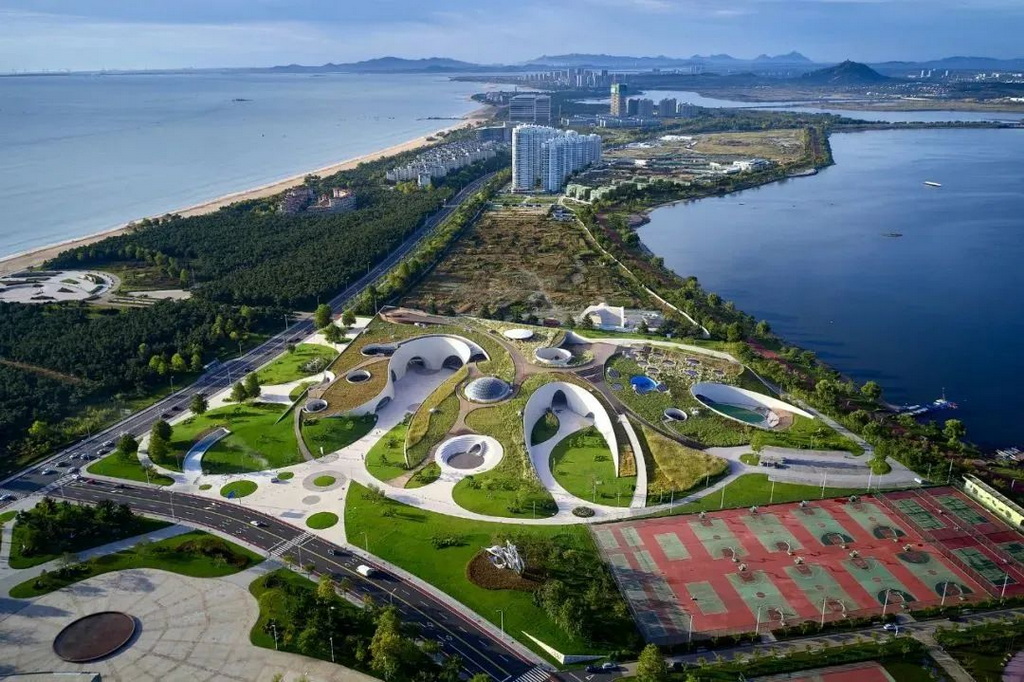

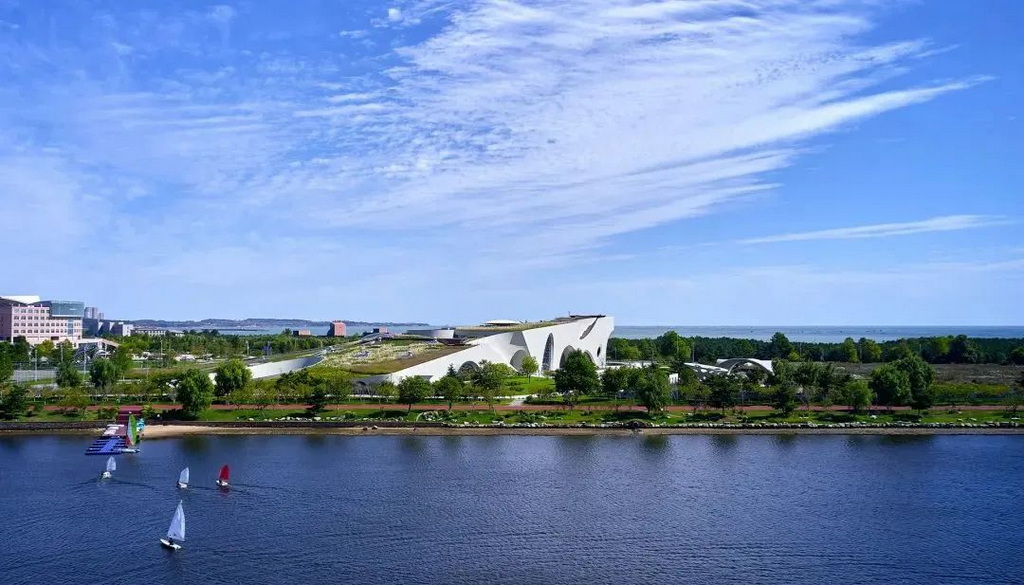

項目位于榮成市濱海新區，一邊是海，海邊是茂密的黑松林；一邊是湖，當時正值花季，成片的櫻花在湖邊盛開，因此得名櫻花湖。項目用地位于海湖之間的開闊地帶，風景資源得天獨厚。面對這塊背湖面海的場地，創造一處可以給孩童帶來驚喜，并融于自然的大地景觀似乎是題中應有之意。

1.1 功能組織——融入風景的童趣地景

（1）融入

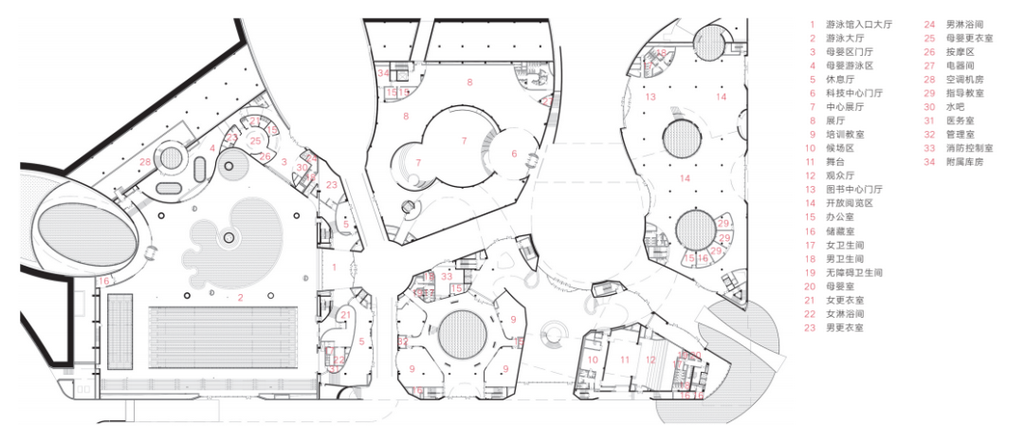

我們的設計開始于不同的空間體驗在豎向高度的“離析”。首層地面是一個可供市民隨意行走的城市開放空間，圖書館、劇場、科技館、培訓中心和游泳館五個功能組團有機離散地分布在這個自由平面內。功能之間形成了連續且相互交織的室外通道，走進通道，拱壁包裹空間，可聞導風、嘯聲；穿出通道，又與草地、鮮花、松林不期而遇。

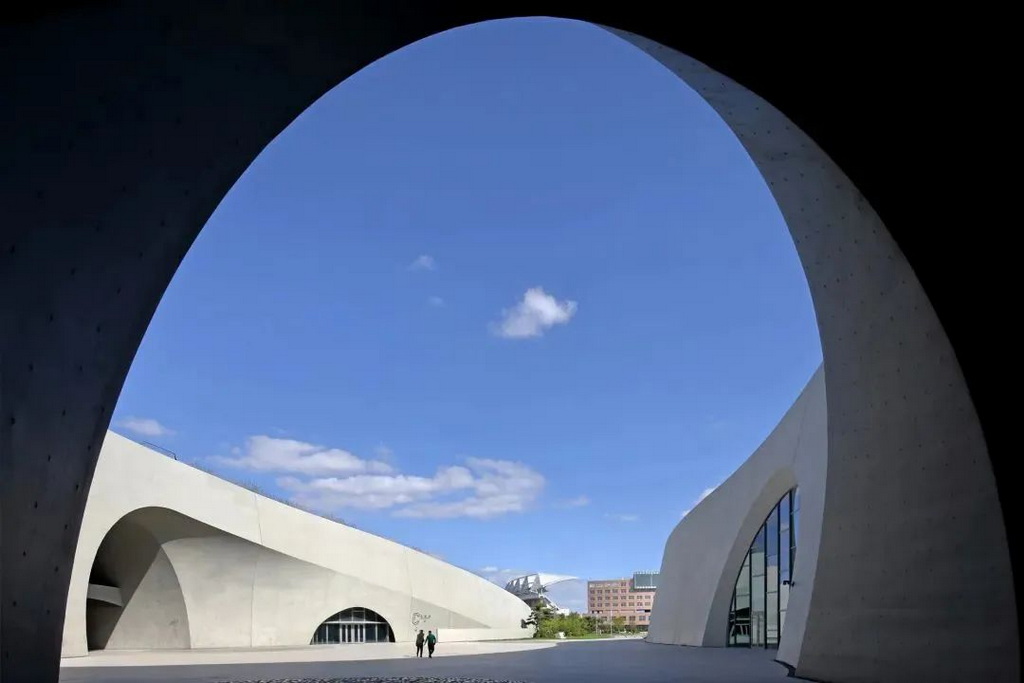

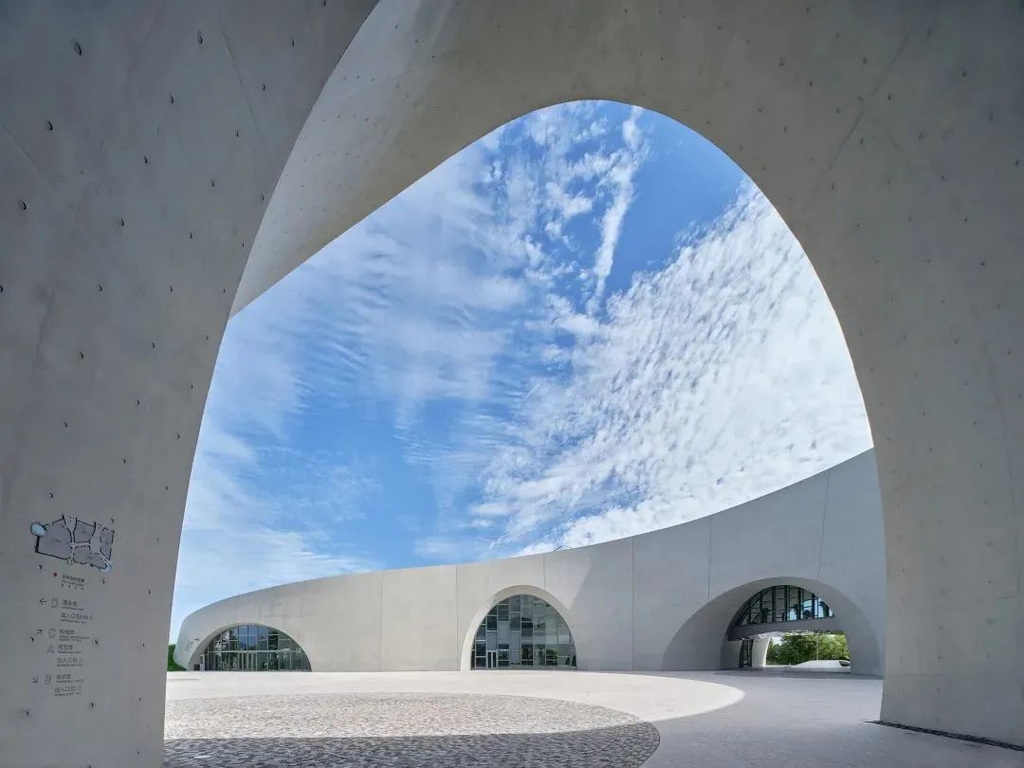

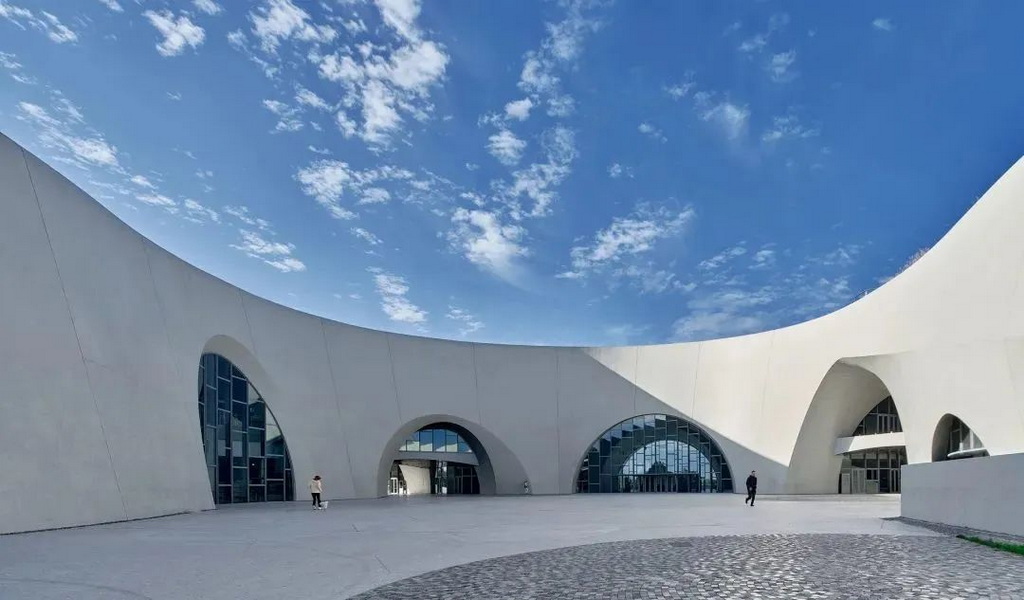

懸浮于首層開放空間之上的是從湖邊到海邊緩緩升起的綠坡，巨大的景觀屋面既放大了櫻花湖公園的景觀尺度，也豐富了市民的步行體驗。受采石場地貌的啟發，我們將不同形態的圓坑嵌入綠坡底部，形成尺度各異的城市公共空間。微微向內傾斜的曲墻由地面緩緩升起，圍合形成了圓形的入口廣場，墻上嵌入的拱洞，有的是匯集至此的室外通道，有的是落地的觀景大窗，有的則成為進入不同功能組團的入口。

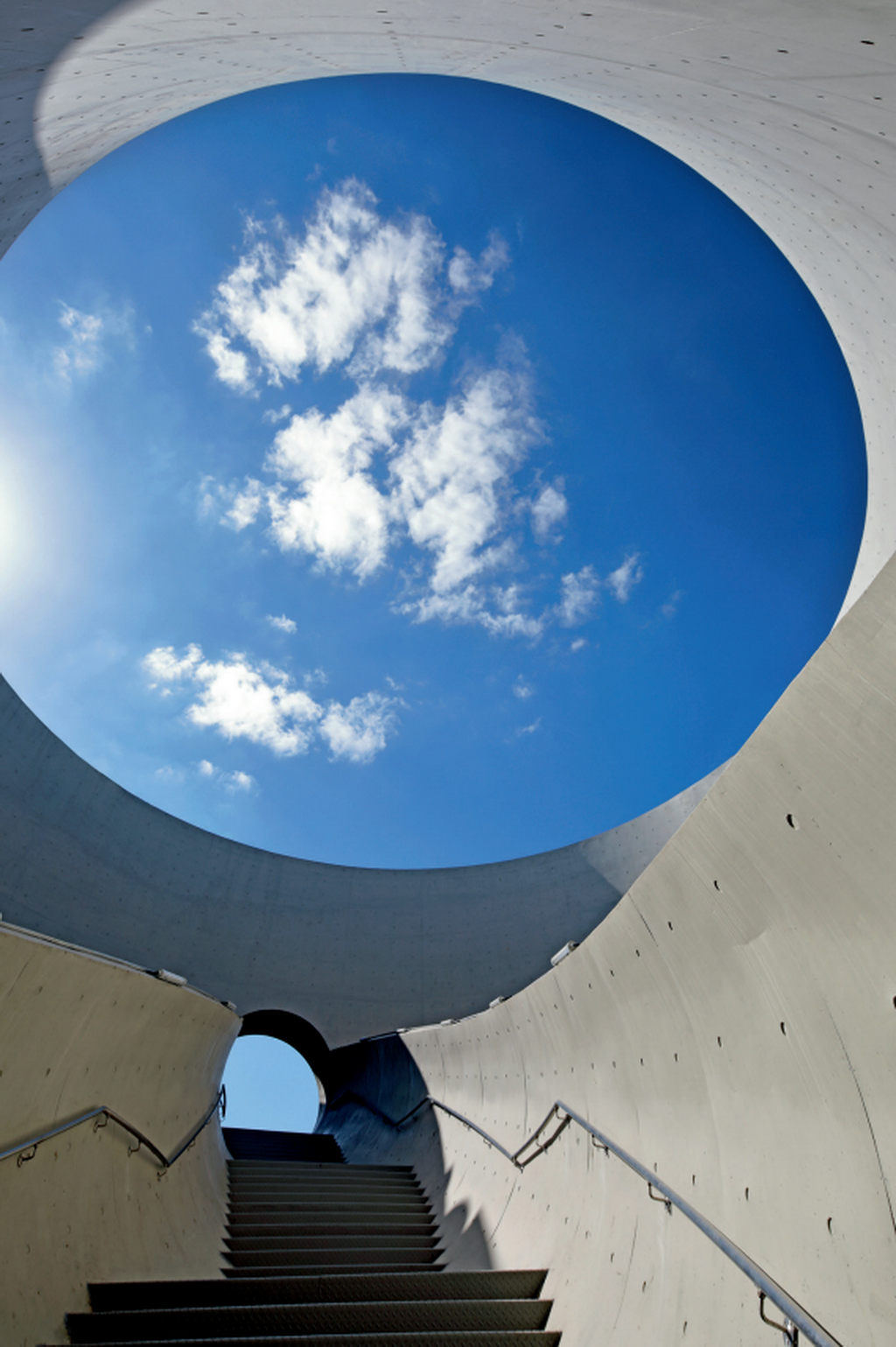

長圓形的深坑或是密植松林的景觀庭院，或嵌入一池碧水形成室外的戲水樂園。大小形態不同的圓坑嵌入綠坡，形成了可以采光通風的庭院和天井。更小的天窗則自由散落在坡上，宛若一個個晶瑩的明珠。屋面之上，景觀草木叢生，木質棧道串聯，蜿蜒迂回的路徑在頂部放大形成平臺，吸引游人在此駐足，一覽海湖全景。

空間肌理與生態野趣相互交融，不同路徑交織疊加，進而構成了豐富立體的場所。鑒于特殊建造空間的需要，我們選擇清水混凝土這種古老的建造技藝對內外空間塑形，使其以一種抽象的幾何形態和自由的組合方式由內至外地呈現，最終融入風景。

?本土設計研究中心

（2）造景

童趣來自于對事物好奇有趣的體驗，具有短暫性和不可復制性，是兒童對外界環境模糊不確定的探索體驗。所謂少年宮，除了提供預設的各種常規活動場所以外，更要以人工建造的手段給孩子們營造一種貼近自然的景兒。就像離家?guī)资甑呢愴层懴壬?，童年最深刻的記憶總是在叔叔家的獅子林和兄弟姐妹嬉戲玩耍，小小的園子似迷宮般沒有邊界，充滿各種探索的可能。

（3）公共大廳——洞穴地景

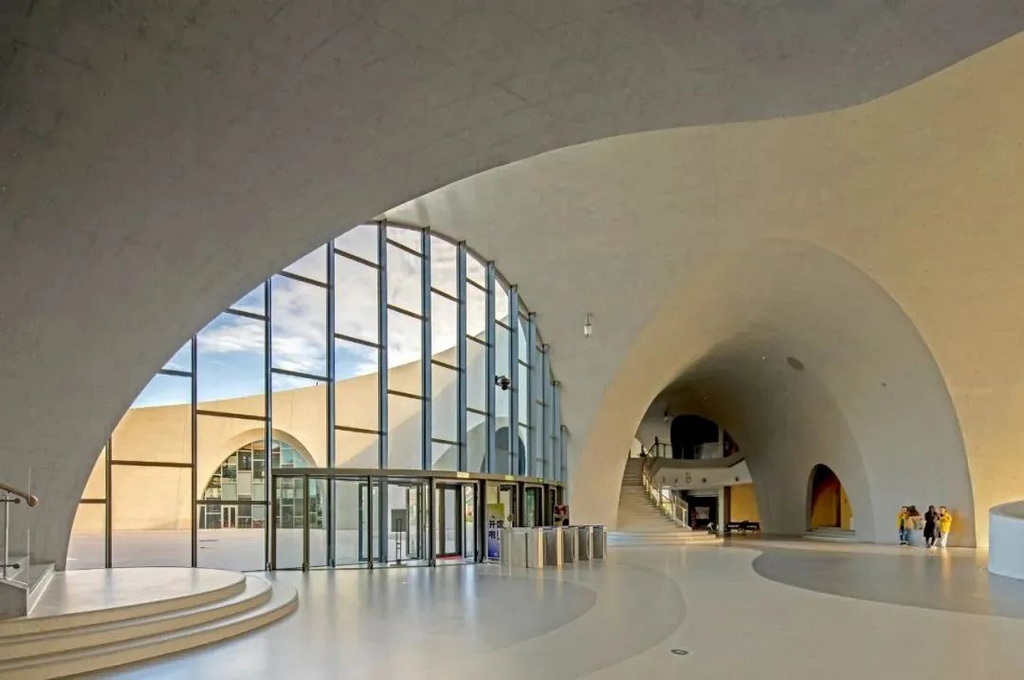

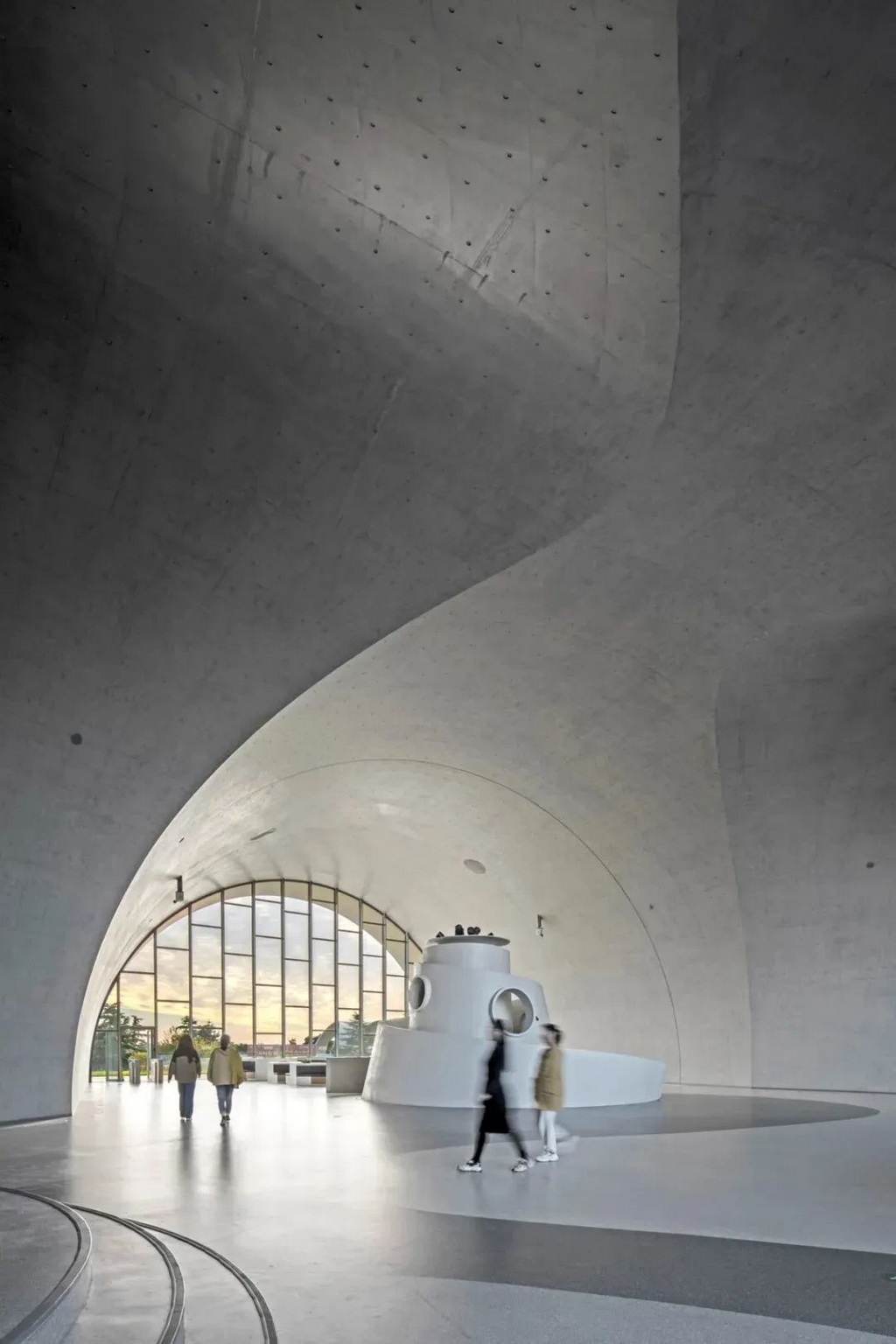

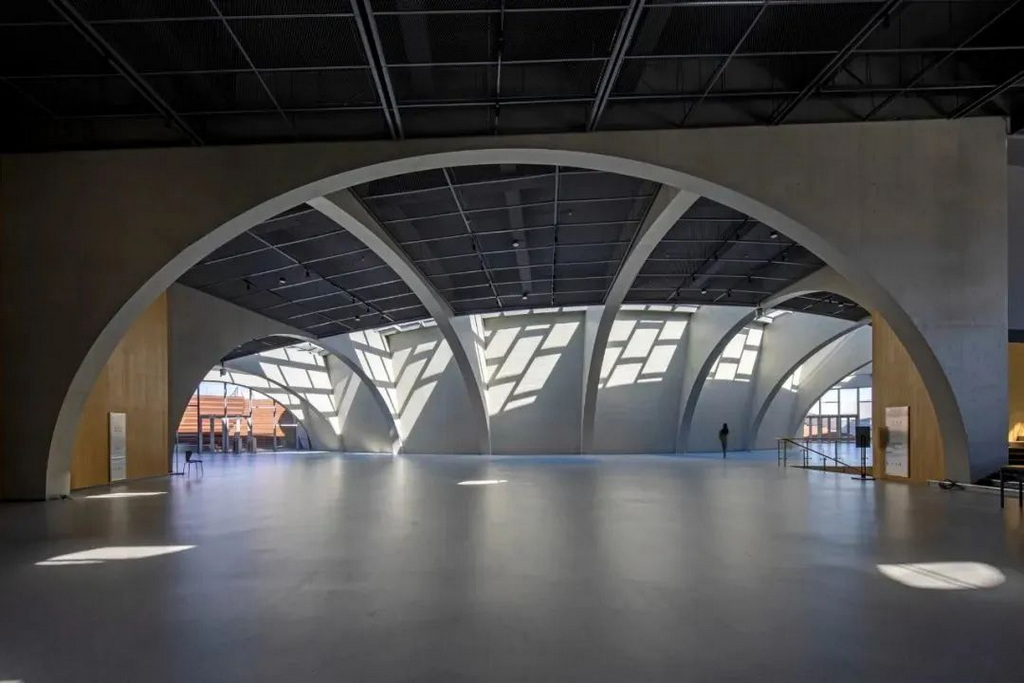

首層拱殼包裹腔體，頂層拱肋層層錯疊，兩層空間上下疊加并相互連通，形成了由實到虛的連續空間體驗。不同方向的界面皆以清水混凝土極簡的形態和溫潤的色彩互為延展，各功能之間也以此保持著具有立體感的聯系，人們既可以從不同方向進入首層大廳，亦可以穿過不同位置的洞口登上屋頂花園。為了在保持純粹空間形態的同時又通過細節體現童趣，我們結合問詢臺在首層中央立起一座純白色的“海螺”形態雕塑；在頂層大廳朝向大海的一側，有意讓室外通道的橢球形態在大廳里突出樓面，并將突出的部分做成一個剛剛浮出海面的潛艇裝置，潛艇表面鋪滿柔軟的材料，孩子們可以隨意攀爬翻滾，盡情玩耍。

（4）圖書館——朝升煦景

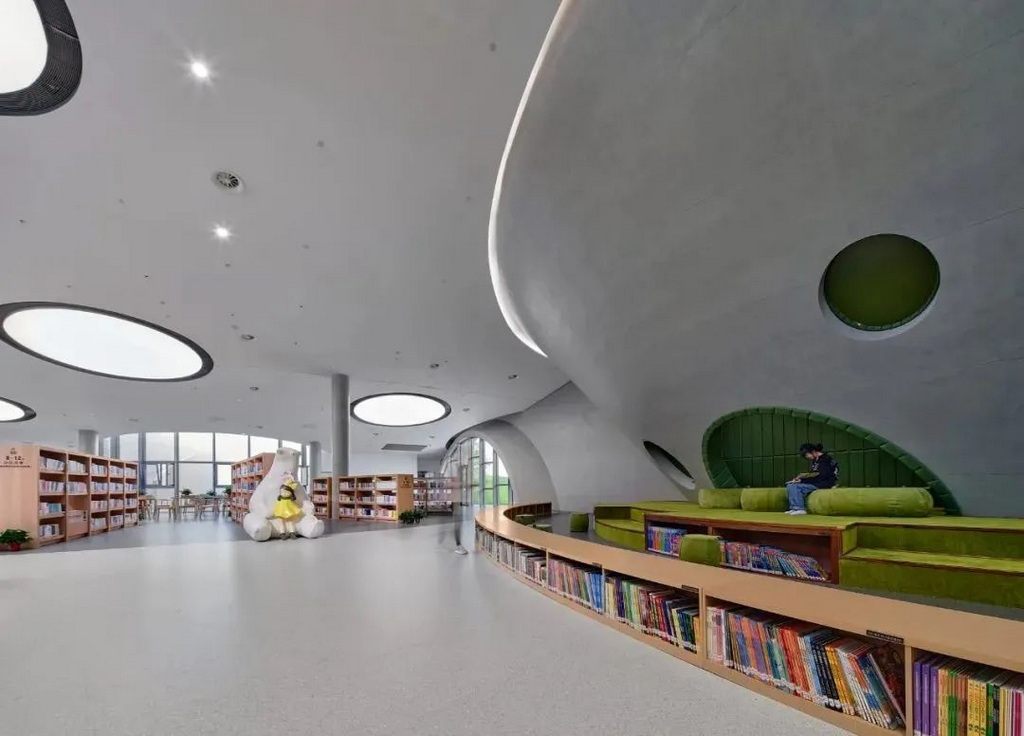

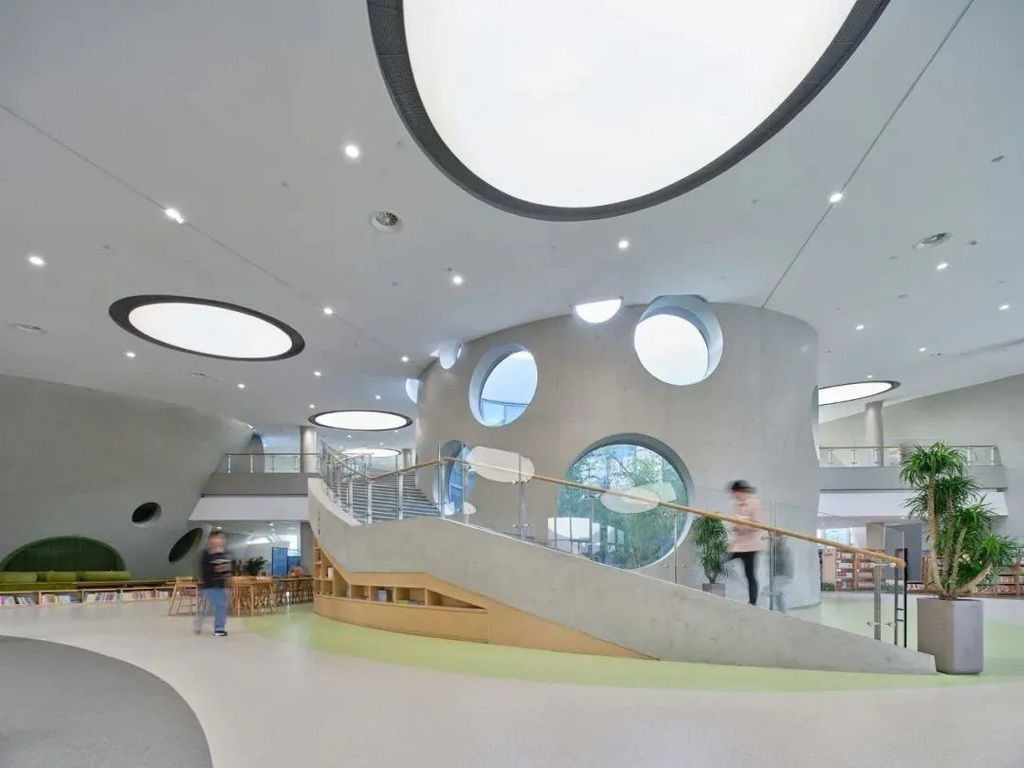

我們將層板隨屋頂坡度逐層后退，形成開放式的閱覽平臺，并將光井貫穿層板均勻布置在空間中部，又在光井之間的區域兩側嵌入拱形大窗，空間視線通透且照度均勻。書桌是可拆分的標準單元，亦或組成形態各異的造型，亦或散落，環抱庭院和大窗。半高的書架以庭院為圓心向空間中放射，既不遮光也不擋景。柔軟的造型靠墊在閱覽空間中圍合成地形，并用暖綠色的織物飾面包覆，形成了孩子們閱讀時可坐、可躺的綠島。

（5）培訓中心——孩童趣景

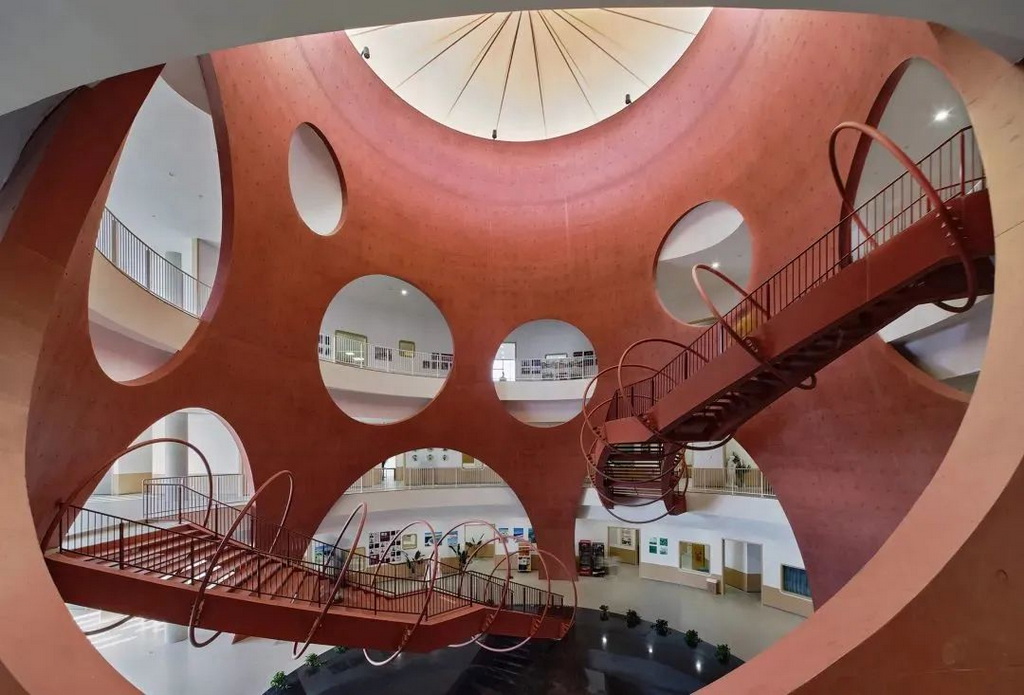

面向6～15歲青少年兒童的多個學習教室以中庭為中心環繞布置。膜材半透明體飄浮在屋頂，既可遮風擋雨也可采光通風。中庭用布滿孔洞的紅色清水混凝土薄壁包裹，形同一個巨大的珊瑚。兩部弧形樓梯從孔洞穿出又從上層孔洞貫入，在空中交錯穿越，使中庭成為神秘感、游戲性、互動性俱佳的空間。

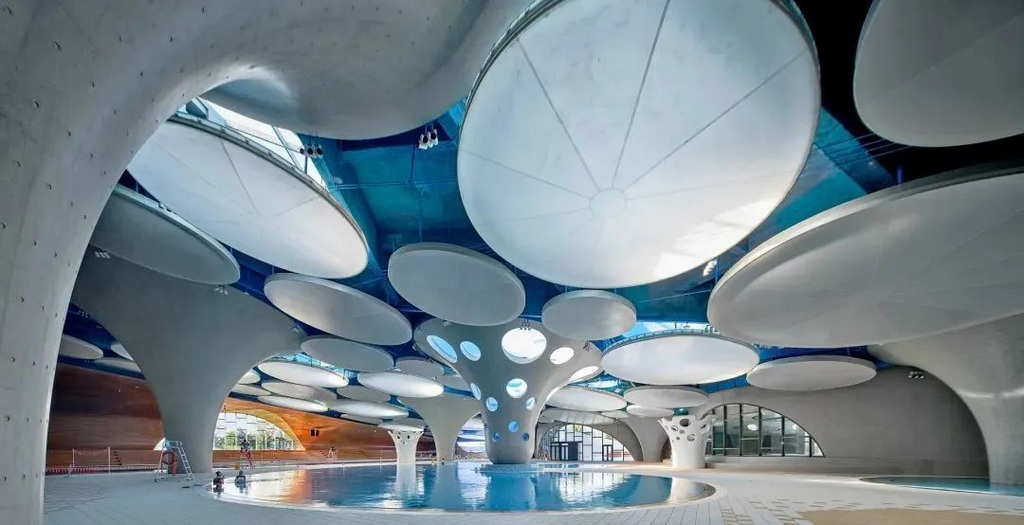

（6）游泳館——海底幻景

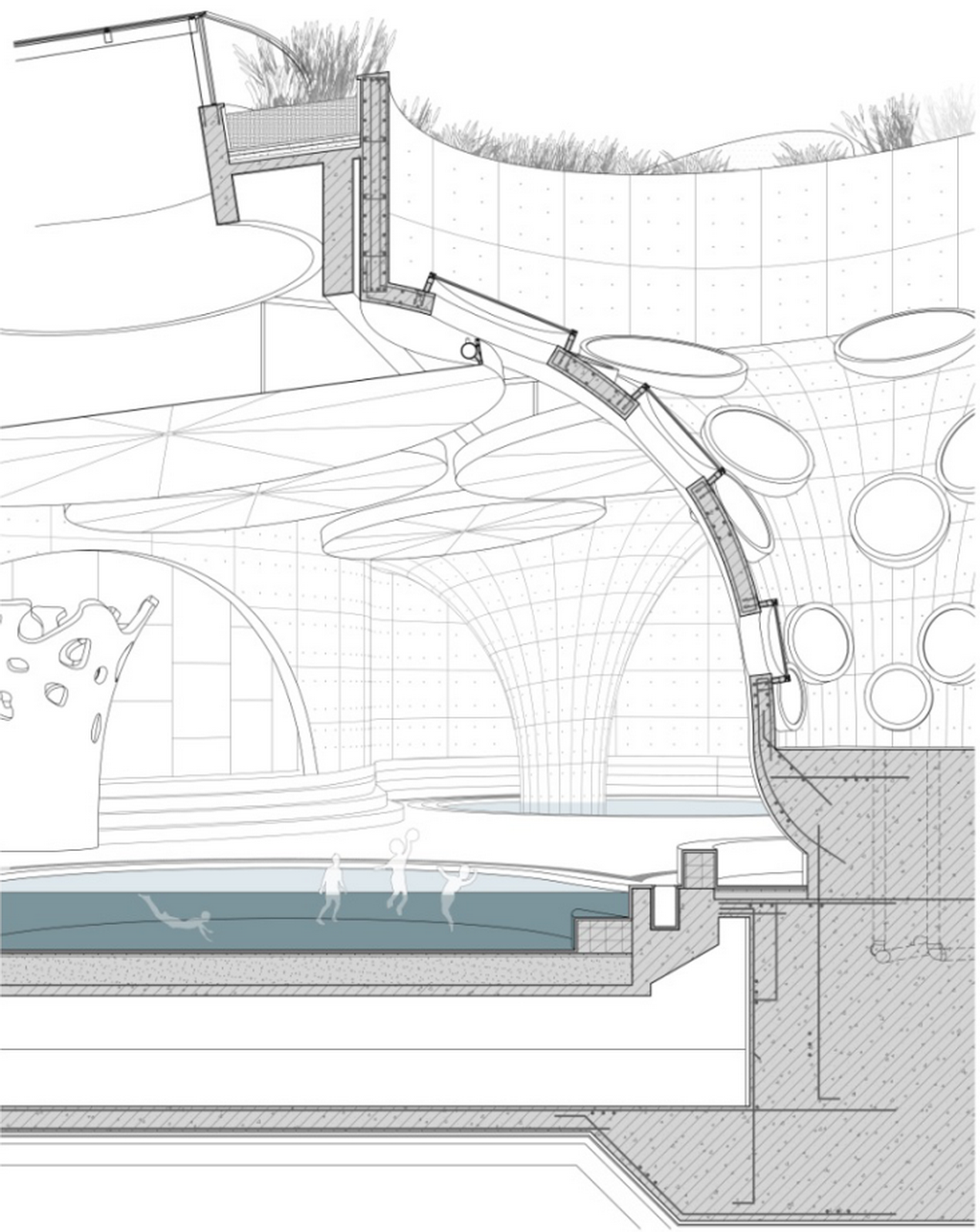

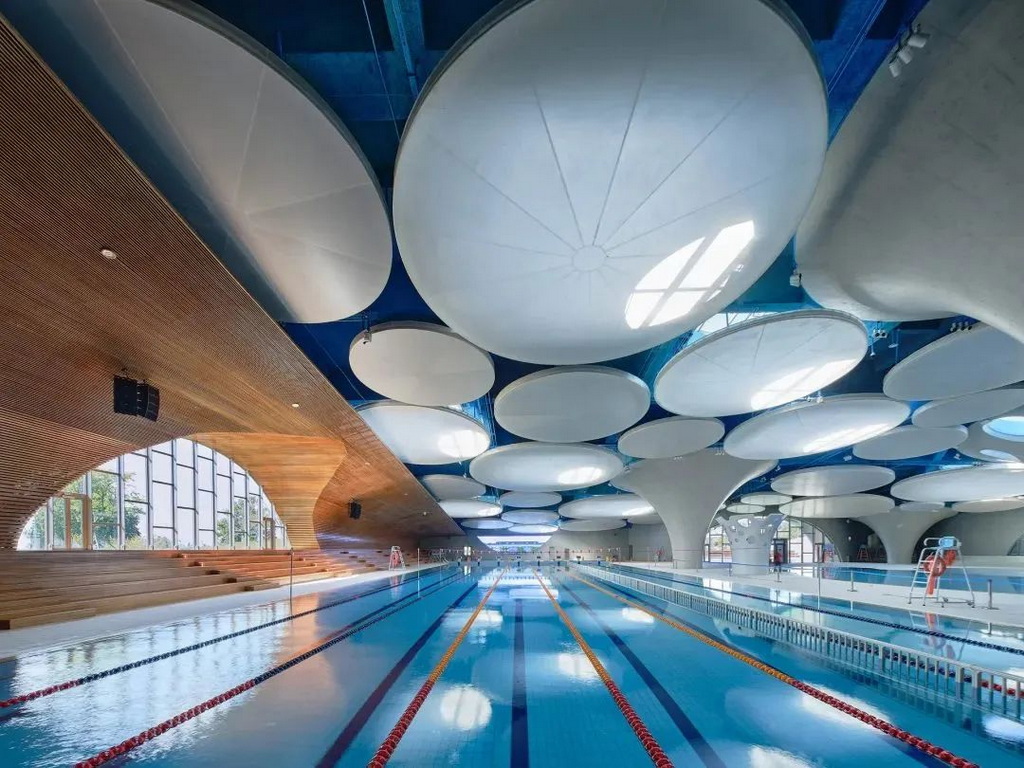

我們用一面通透的拱形大窗分隔游泳區與門廳，從室外即可俯瞰泳池全景。五個清水混凝土柱矗立在游泳館正中，宛若緩緩撐開的大傘，比賽池、訓練池和腳丫形嬉水池散布在柱間。為了強化海洋主題，我們將頂棚用涂料噴成不同飽和度的藍色，并在頂棚懸吊起自由組合的白色膜材圓盤。落在戲水池中心的布滿孔洞的水滴形結構緩緩從屋頂垂下，陽光在孔洞中時隱時現，將斑斕的光點投射在水面，這在孩子們眼中又會是怎樣奇特的景象呢？

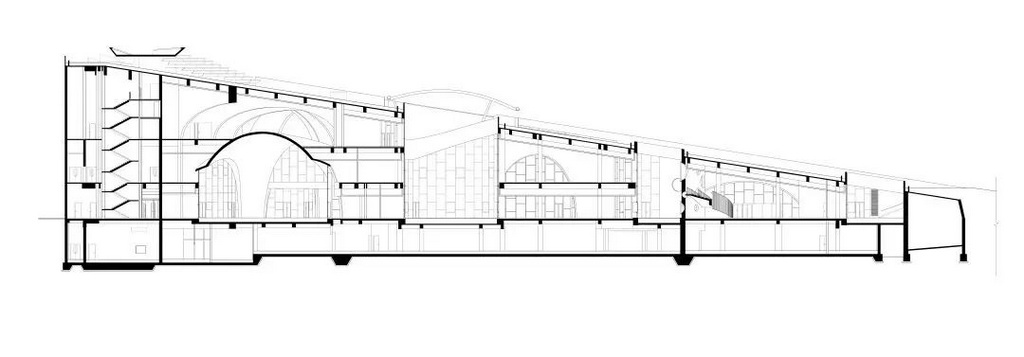

1.2 結構和細部設計——從復雜中找邏輯

少年宮項目?jī)?nèi)部多為復雜的異形曲面空間，異形構件的形態、洞口的布置都與結構體系、內部功能、空間尺度密切相關。在深化設計階段，局部的調整經常會“牽一發而動全身”。因此，需要建立清晰的形體設計邏輯，利用快速迭代的建模方法來應對種種混沌而復雜的關系，省去不斷重建模型的煩惱。

?本土設計研究中心

（1）整合

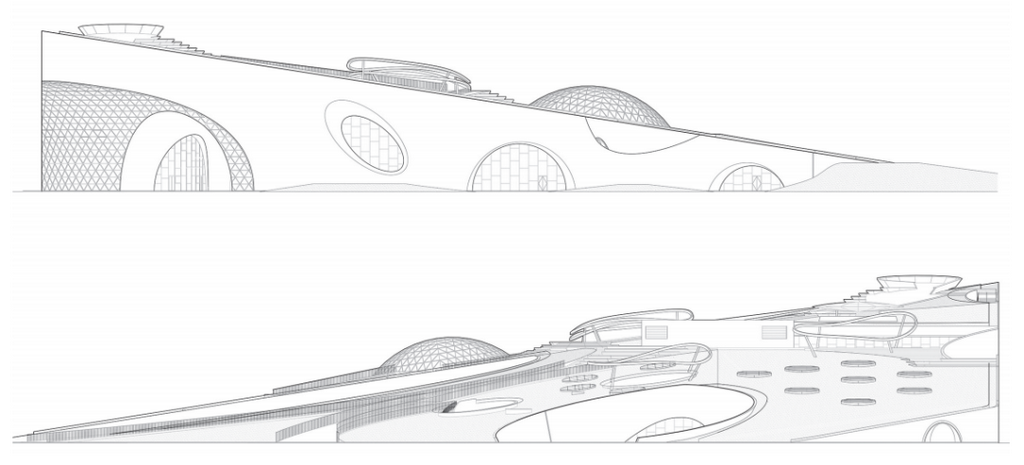

設計概念是逐漸隆起的大地景觀，然而與大地相接的形體實現起來卻并不輕松，既要兼顧用地邊界限制，又要保證內部功能空間的舒適尺度，屋面排水組織和易于上人的坡度同時也要納入整體規劃。設計的邏輯是將整體坡面拆分為幾個折面的組合，形成不同的排水方向，從而緩解整坡排水的壓力，有效降低排水速度，利于坡屋面固土。同時，通過調整不同特征點參數對折面組合的屋面系統進行動態控制，對折面坡度和下部空間高度進行數據監控和綜合研判，以保證綠坡的自然接地效果、下部空間的適宜高度和屋面步行的舒適性。

（2）擬合

屋面下部異形空間相互穿插交錯，構件亦彼此關聯影響，每一個構件都是根據與構件相關的邊界形態相互擬合而產生的。比如游泳館的傘形構件，其形體效果呈逐漸撐開的傘狀，形體從與斜面的順滑銜接自然過渡到與地面垂直相交。我們利用參數化設計軟件，首先通過與屋面相切的向量和與地面垂直的向量擬合出形體的母線，從而生成連接屋面與地面的傘形柱形態。建立這一模型生成邏輯后，傘形柱形態可以跟隨屋面坡度和母線的調整聯動更新形體。嬉水池中部的多孔水滴柱亦延續此形體設計邏輯擬合生成，但又存在差異。

300mm厚的混凝土薄壁表面布滿采光的孔洞，同時水滴柱作為主要結構承重構件又位于幾個方向屋面梁體的交點，如何做到既不影響結構受力，又能在表面開出豐富且自然的孔洞是實現透光水滴概念的關鍵。在其生成過程中，我們遵循結構拓?fù)錅p材優化的邏輯，根據形體上大下小的特點開洞，洞口尺寸和位置均采用系列參數進行控制，通過迭代調整獲得相對最優的布置狀態，既滿足了豎向力傳導的順暢和足夠的環向整體性連接，同時又實現了靈動的視覺效果。

?本土設計研究中心

（3）疊合

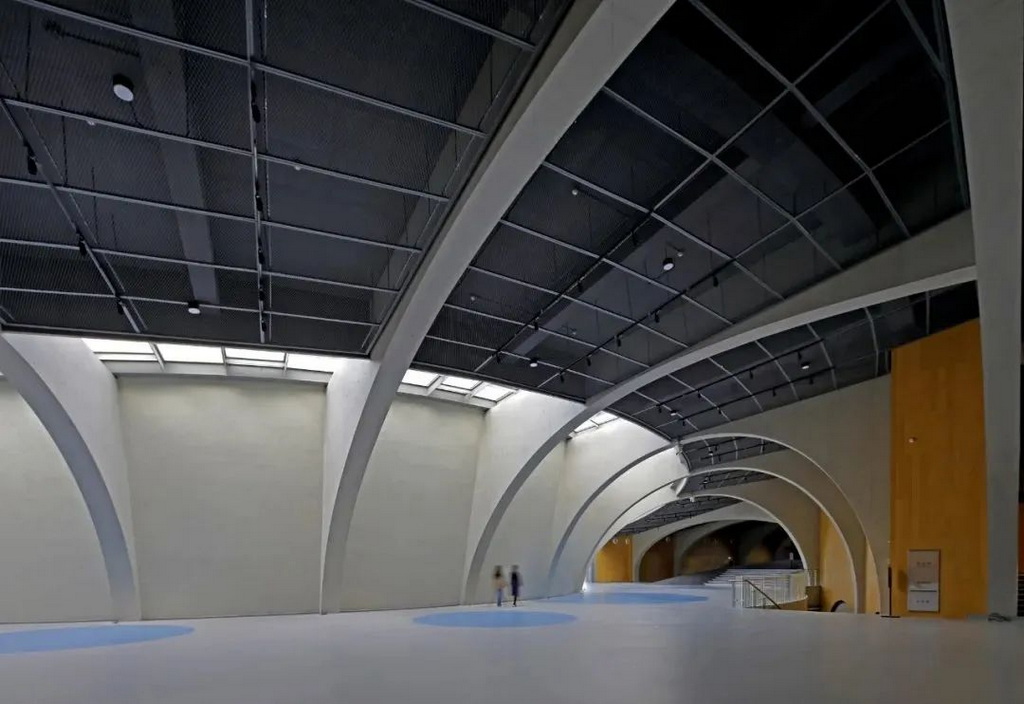

建筑三層拱形肋柱的優化設計，也有著異曲同工的內在邏輯。首層十字交叉拱體是整個項目的核心空間，拱形空間兩層通高，并且拱殼的受力特點要求表面不能有點狀豎向構件直接傳力，如何在這個拱形空間上部形成一個無支撐的空間隨即成為建筑師和結構師需要共同面對的問題。我們將柱梁一體的清水混凝土肋柱系統疊合在下部拱形空間之上，拱形肋柱層層錯疊，形成了連續的大跨度拱形空間，同時肋柱的二次曲線形態又產生了梁下加腋的結構作用，充分緩解了跨度和屋面覆土荷載的雙重壓力。

（4）結合

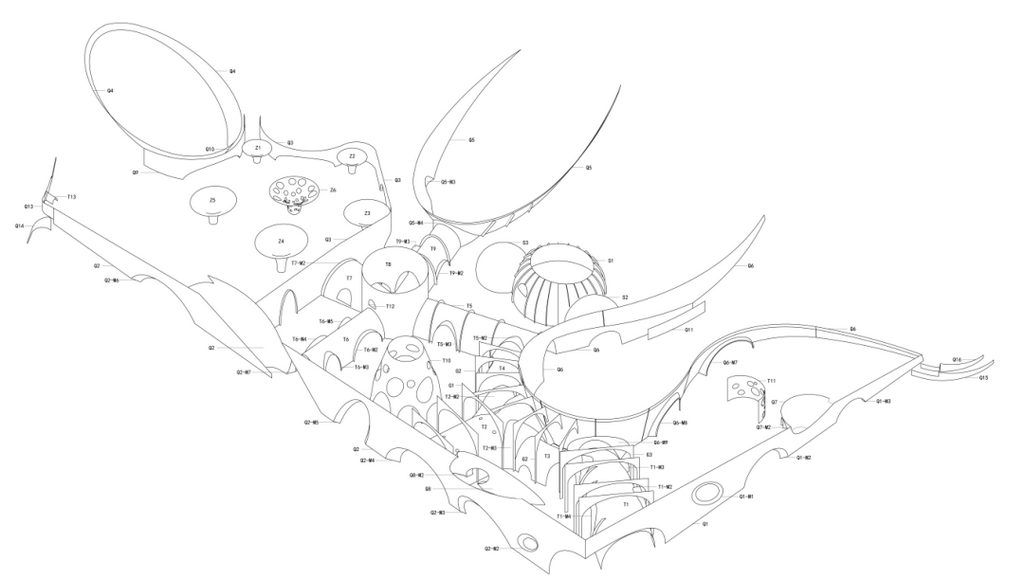

各種形態的拱殼構件既整合了功能分區，又創造了連續奇妙的城市公共空間，同時也構成了活動中心的主要結構受力體系。為了保證拱殼構件受力合理，避免與框架結構結合部位出現因?yàn)閭髁Σ痪鶎?dǎo)致的應力集中情況，我們?cè)诠皻?gòu)件上附加異形肋梁系統與框架結構銜接，既滿足了不同受力體系之間的順暢傳力，同時還保持了殼體構件的相對纖薄和輕巧。這些異形肋梁系統母線在模型中也與拱殼構件進行實時聯動，避免了因?yàn)闅んw構件形態的調整導致相關構件不能及時更新的情況。

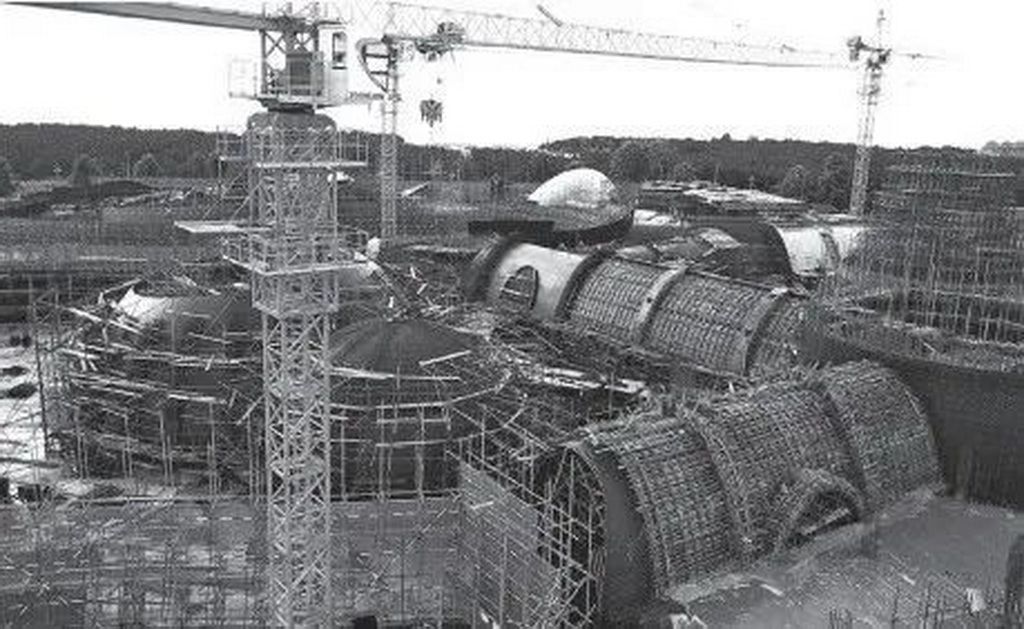

1.3 建筑施工——從虛擬到現實

貫穿項目始終的是以模型為主體的工作策略，我們?cè)谔摂M世界中逐漸構建出建筑雛形，但從虛擬模型到現實建造仍存在很多未知的問題和挑戰。

（1）巧定位

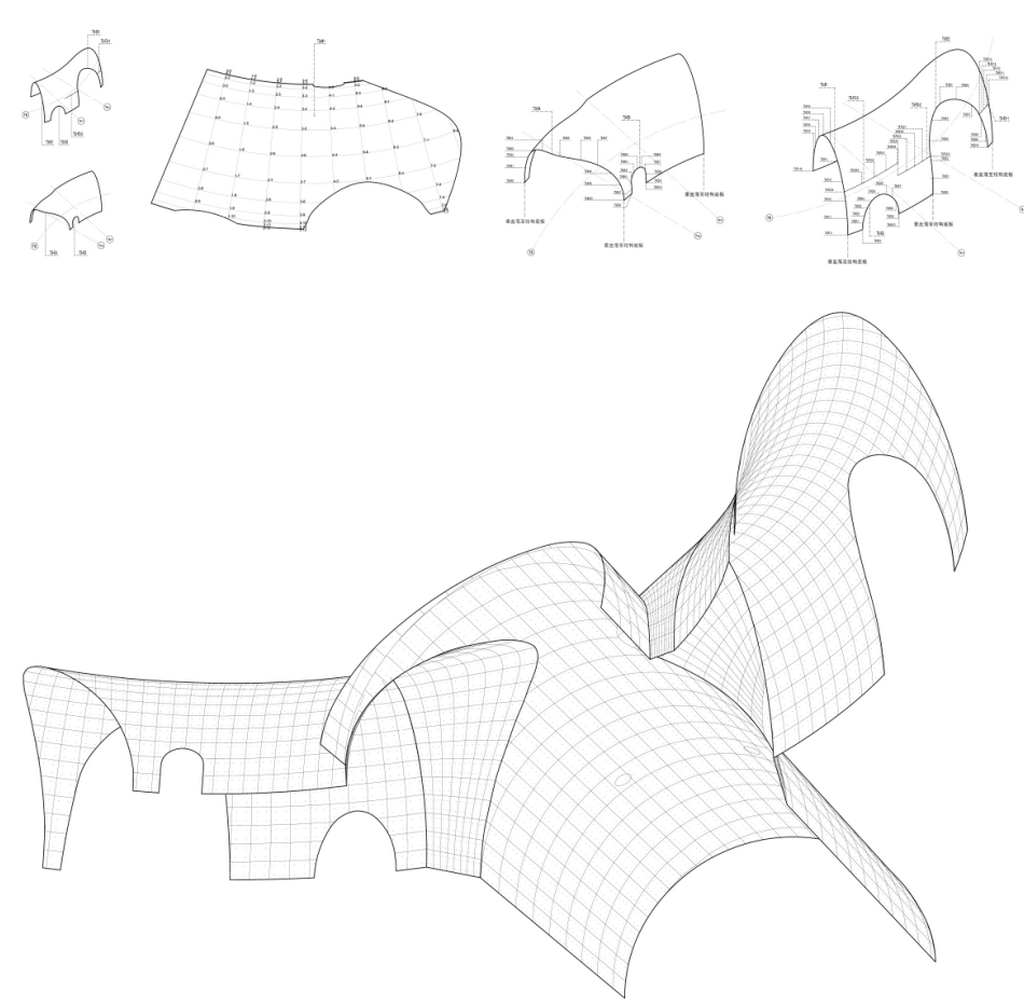

項目的異形構件種類眾多，形態各異，如何定位和描述這些構件也成為設計中重要的一環。在深化過程中，我們建立了構件定位模型，通過生成定位網格、提取網格坐標數據對各種形體進行降維描述。值得一提的是，在與清水建造團隊溝通中，我們逐漸發現設計模型中網格定位與建造過程中背楞的提取和模板的劃分遵循著相同的生成邏輯，即幾何形態的UV劃分規律。

例如，游泳館傘形柱的網格生成較為復雜，其平面投影為上下同心圓，我們可以采用環向等分原則進行環向網格提取，但由于傘形柱上部邊界銜接坡屋面，導致上部圓形邊界隨屋面坡度傾斜，底部圓形邊界在水平面上，單純按等高線生成網格則會因?yàn)榫W(wǎng)格不均勻而不能恰當?shù)孛枋鲂误w，也會造成定位數據的缺失。最終，我們采用上部圓形邊線與底部圓形邊線耦合的方式生成高度方向的網格輪廓，有效地指導了后期模板與背楞的深化和加工。

?本土設計研究中心

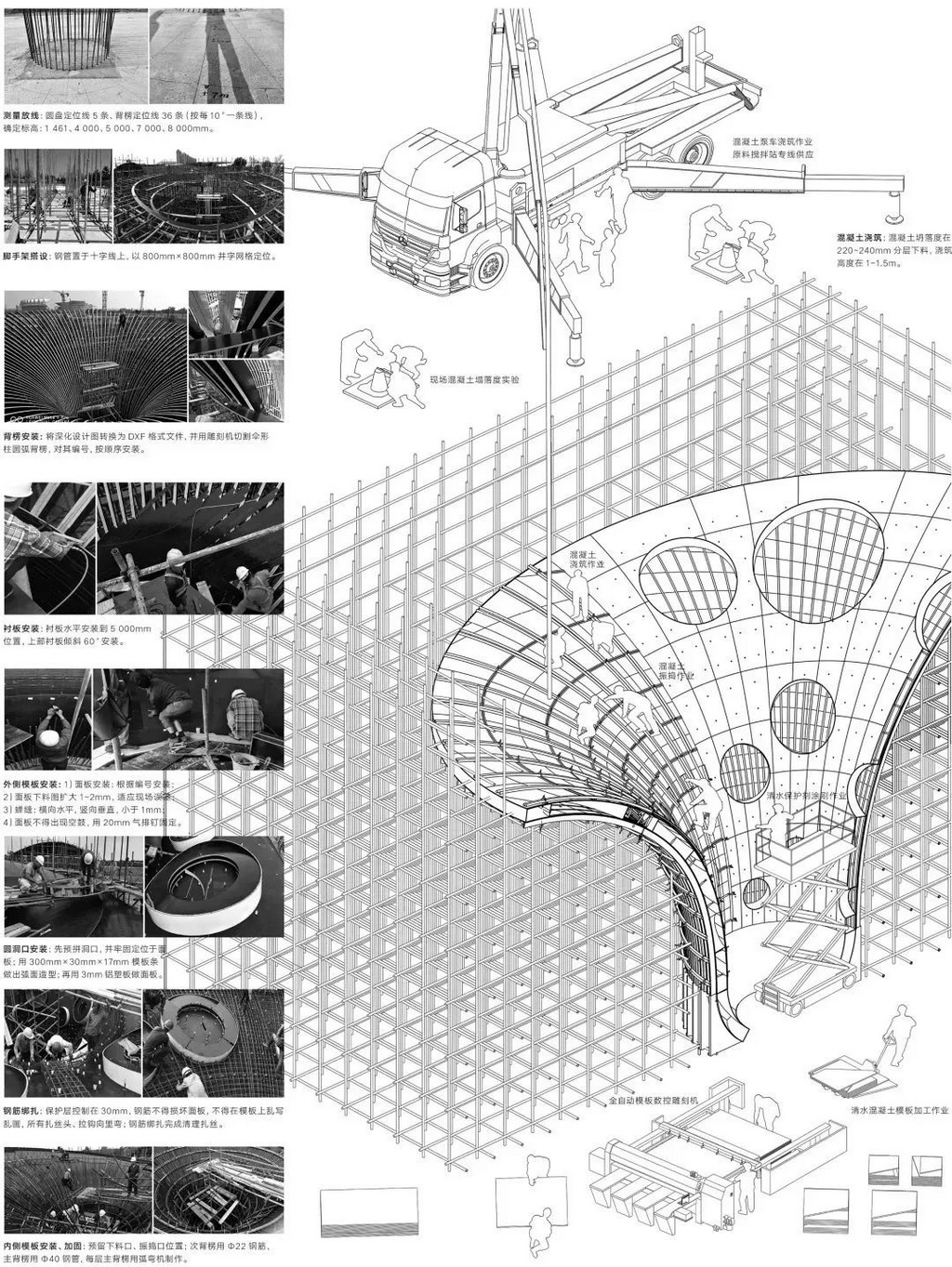

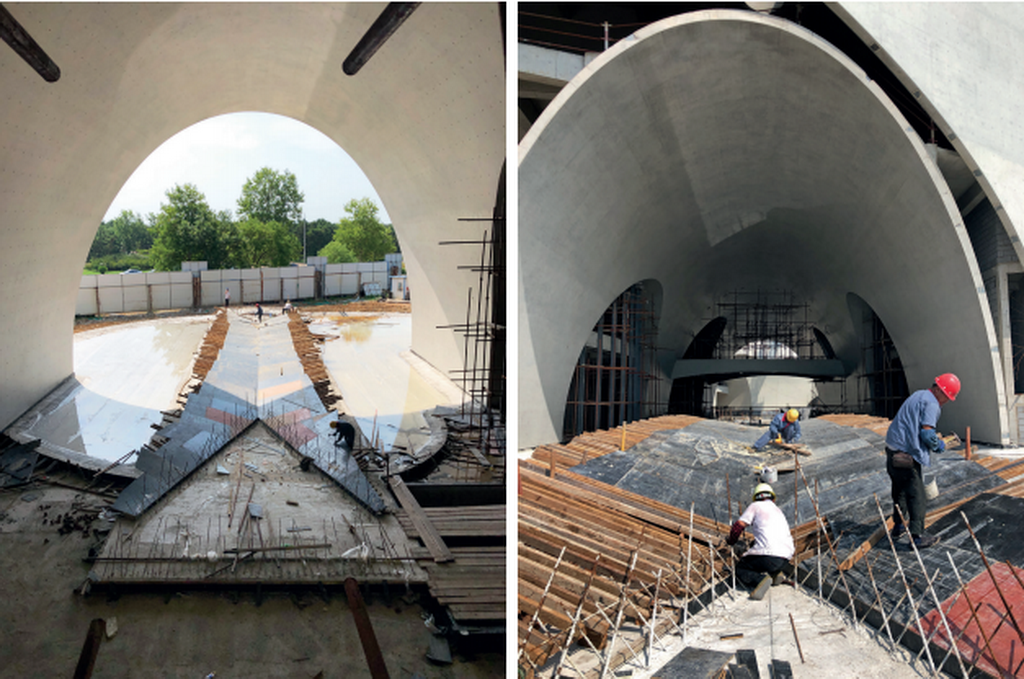

（2）試樣板

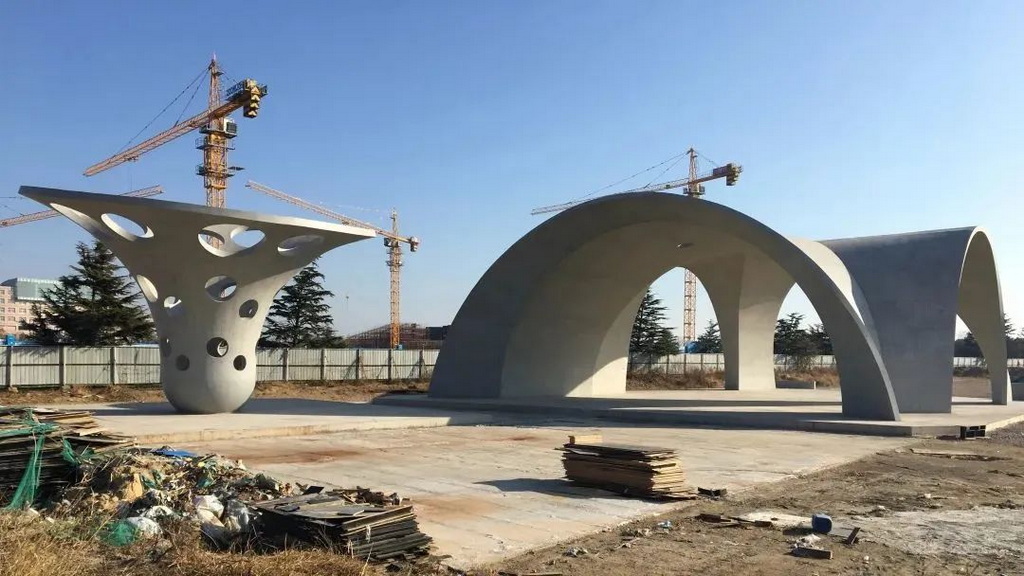

在施工之前，我們?cè)囍屏藘纱螌?shí)體樣板。第一次混凝土成型后，曲面形態不夠順滑，平整度也不好，主要原因是手工裁切的模板精確度不足。同時，樣板試制前缺少詳細統籌的深化，蟬縫和栓孔布置也不講究。

為了糾正這些不足，之后我們搭建了拱形大廳及兩側雙曲連接體和游泳館多孔水滴柱構件的樣板施工模型，從中逐步摸索出遵循曲面UV控制線的模板劃分和螺栓孔排布的具體操作方法，對單曲面和雙曲面的模板劃分原則和螺栓孔排布效果也形成了共識，明確了直墻和平緩單曲面采用大模板劃分，局部曲率較大或者雙曲面部分采用小模板拼縫并與大模板部分漸變銜接，整體板縫水平交圈的基本分縫原則。

?本土設計研究中心

（3）控末端

設備末端的布置是清水混凝土建筑中不可回避的關鍵問題。我們從設計開始就明確了外墻不開洞的原則，并將所有設備洞口以集中或分散的形式布置在遠離外墻的屋頂上。在室內空間中，我們遵循盡量減少結構開洞的原則梳理和規劃設備末端系統。

例如，在拱形大廳中，我們采用水炮代替噴淋以減少末端的數量，并利用拱形背面區域安排管線路由，便于設備的日常維修。我們將空調系統整合到大廳中央“海螺”雕塑的空腔內，頂部送風，底部孔洞回風。照明系統也被集成在纖細的不銹鋼燈桿上，并將燈桿懸浮在拱壁之外。

現在的清水混凝土修補技術非常高超，在效果上甚至達到了“以假亂真”的地步。澆壞的位置可以修補，遮蓋瑕疵、色差更是不在話下。但哪些位置該修，哪些不修，即便是修，是輕修還是重修，都要反復斟酌，分情況和部位確定有針對性的修補方案，切忌一蹴而就。比如做過保溫的內墻是否需要做仿清水，我們認為不必，對于天然清水肌理即便是有經驗的工匠也難免處理不自然。假蟬縫和螺栓孔與真清水混在一起，反而畫蛇添足，用同色的肌理涂料處理就剛好，空間既不失整體感，近看又稍有不同。還有，室外清水局部的瑕疵可以用膩?zhàn)訐侥z找平修補，而大面積修補后期會產生龜裂脫落，也不宜采用。

02

照明

?中國建筑設計研究院有限公司

如崔愷院士所說：“榮成少年宮建筑的立意始于童趣?！睆恼彰鞯慕嵌冉庾x，即營造“發現”的空間。不同于自然光線，人工照明可以在夜晚重塑空間觀看的方式及視覺焦點，創造蘊含想象的空間，以無形的感召力引人入勝，激起觀眾（特別是孩童）的共鳴和對空間的想象力。“童之趣，乃好玩、好動、好看?！边@句話也要求照明不能簡單地、平鋪直敘地表現整體，也不能只是關注各個分離的細節，而需要在空間上做整體構思。力求視覺呈現上好看，同時空間讓人感覺輕松好玩。

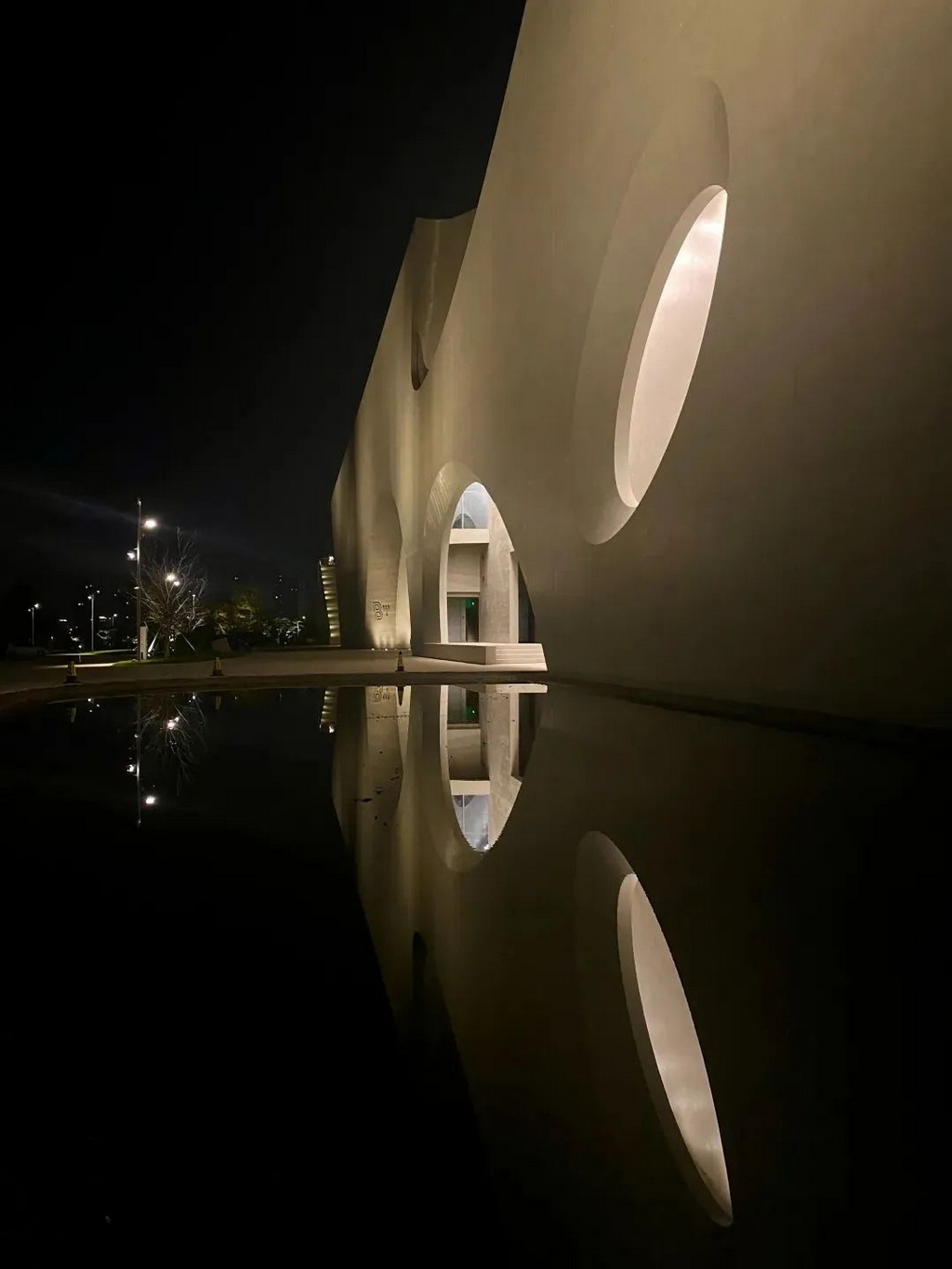

2.1 入口燈光設計——“隱”與發現

2.2 氛圍營造——隱處即秀處

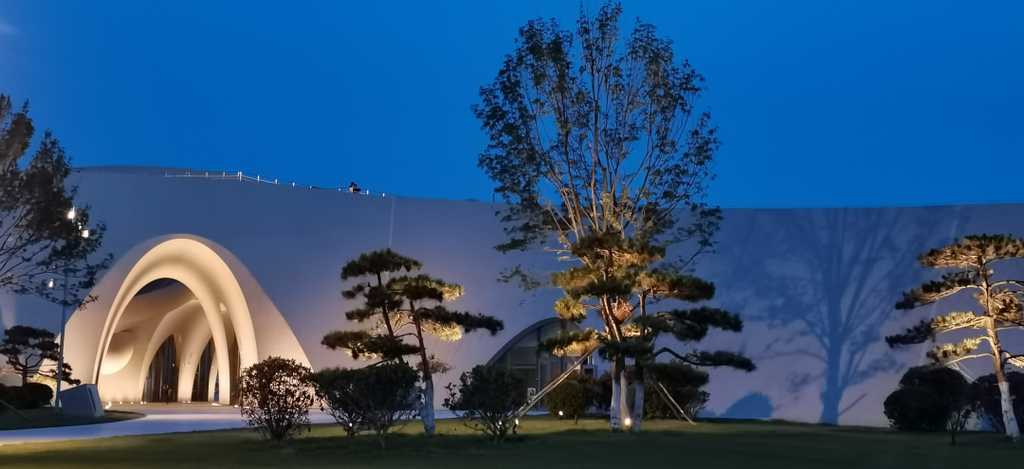

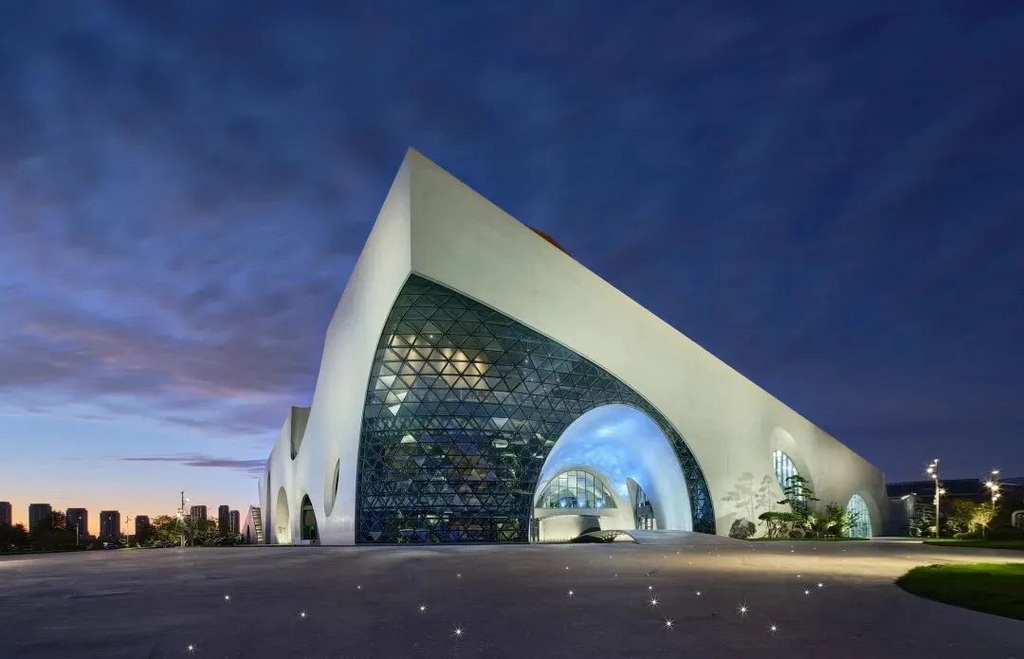

在項目中，我們嘗試用影子來做照明設計。在朝向海一側的廣場，通過控制立面照明，不與星光相爭，讓人們?cè)诙际兄腥阅芨惺艿郊澎o夜空的美，同時突出深處的圓拱空間。廣場綠地上有幾株造型優美的大樹被燈光照亮，構成從廣場看向建筑的前景，樹影輕輕灑在臨近的建筑立面，暈染出朦朧的圖底，營造了詩意化的氛圍。視覺焦點落在層層疊疊的圓拱深處，引導人們進入共享空間。

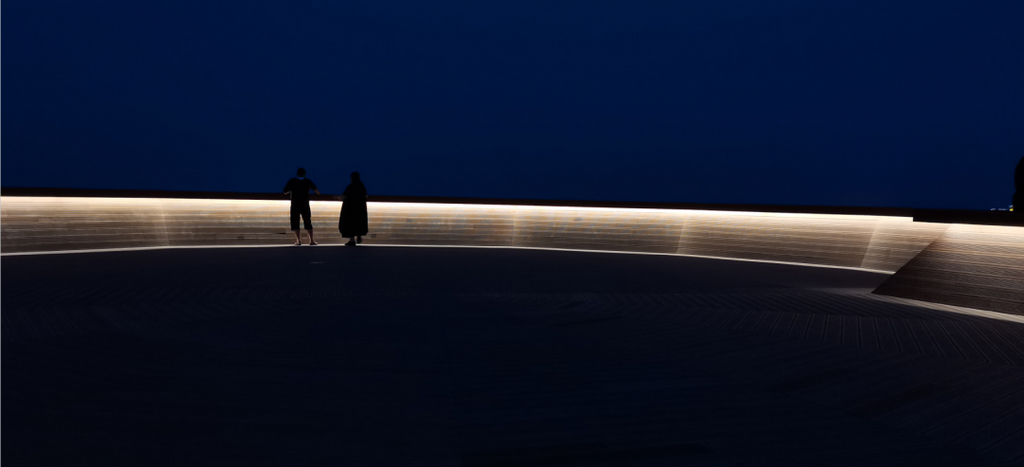

在屋頂平臺，我們嘗試以低高度、連續的光線營造一個浪漫雅致的場所。扶手下暗裝線型燈，只照向地面，不易看到光源。在漫天星空之下，時間也慢了下來，人們感受到燈光的純粹和溫暖，靜靜地站在這里看下面喧囂的城市。

2.3 細部設計——“隱”與工程

塑造空間的功能光是隱匿的，它自然地“長”在建筑上，這既是我們的理想，也是我們的實踐。崔總在榮成市少年宮的建筑展中特別提到：“建筑終于砼趣，以工匠精神筑就本土構形，追求永恒?！苯ㄖ加诔錆M(mǎn)童趣的天馬行空，完成于以混凝土為素材的空間構筑，內外（表里）如一的樸素質感散發出“砼“趣。誠然，達成“砼之趣”對設計落地提出了更高的要求，貫穿其中的是各專業間默契的配合。照明設計作為全鏈條的一環，需從建筑概念設計階段即加入，將頭腦中的想象不斷可視化。

在這里，功能照明被盡量隱匿，到施工圖階段，光就成了建筑的材料，成為建筑的有機組成部分，對具體實施策略和節點要求更高。游泳館空間光效隨時間變化。白天，人們透過窗口觀景，感受光線的變化；正午，陽光穿過戲水池正中水滴柱的孔洞灑向水面；夜晚，燈光透過孔洞漫射進來，帶來一抹仿若“月光”的輕柔。館頂分布大小不同的圓盤，其中有的是天窗的開口，有的是燈光裝置。它們?cè)谕庥^上并無二致，都由柔光膜做底面。圓盤中央的高光及擴散的光暈為頂棚增添活躍的元素。

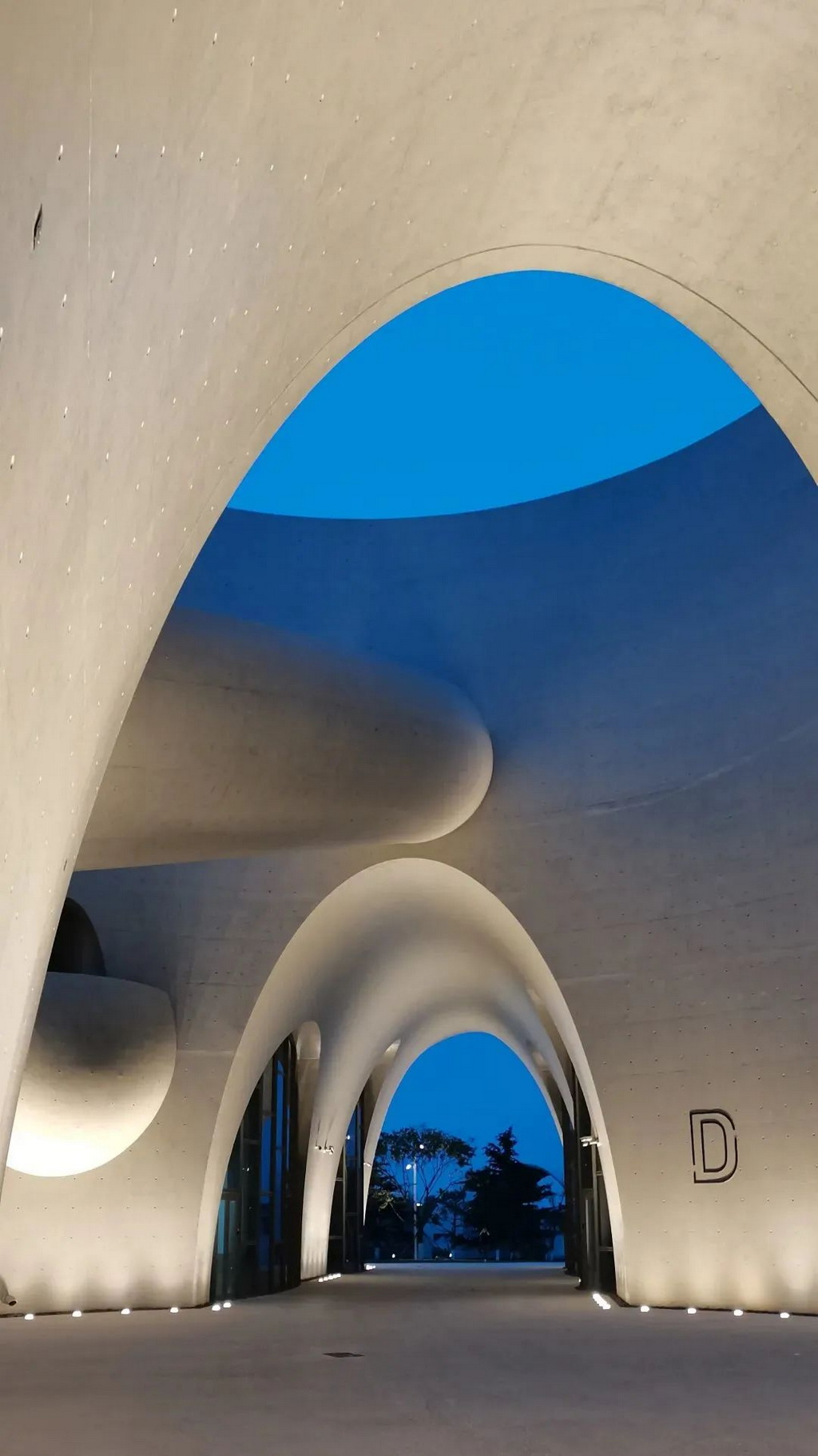

圖書館、劇場、科技館、文化館和游泳館五個功能空間地面層聯通，因此采用連貫的照明方式，以照亮拱壁的形式為交通空間和共享空間提供環境照明。各交通空間沒有布置慣常的照向頭頂?shù)南抡彰?，人們徜徉其中，視線不受壓抑，感受愜意放松的氛圍。

2.4 屋頂照明——有溫度的開放共享空間

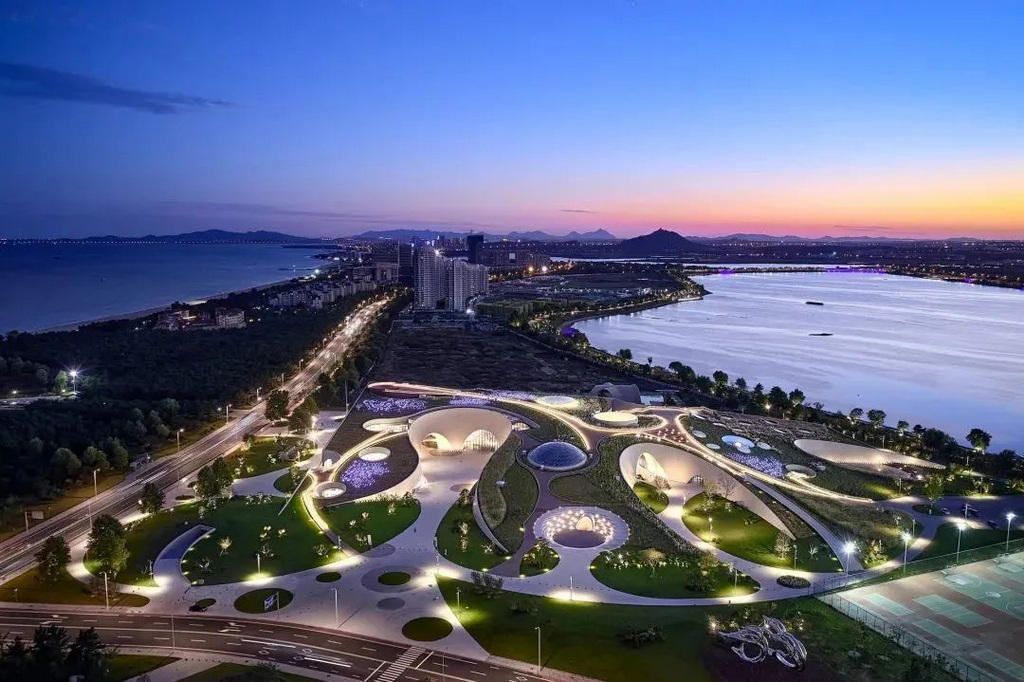

從海邊看向城市，建筑隱形于一個緩慢升起的巨大綠坡之下，沿喧囂熱鬧的城市界面劃出世外桃源般的靜謐空間。我們希望在屋面營造有溫度的開放共享空間。廣闊的綠坡上散落著一些圓洞和深坑。圓洞是室內空間的采光窗，白天采光，晚上透光，形成光洞。選幾處天窗在室內沿邊緣設置投光燈照亮穹蓋，強化光自?xún)?nèi)向外溢出的效果，使之成為綠坡上熠熠生輝的“露珠”。有些圓坑穿透至地面，沿地面展開形成廣場。這些由拱壁圍合而成的公共空間是人們樂享的城市客廳。依每個空間的不同特質，確定不同的照明主題和氛圍，采用多層次的照明營造溫馨、溫暖的空間感受。

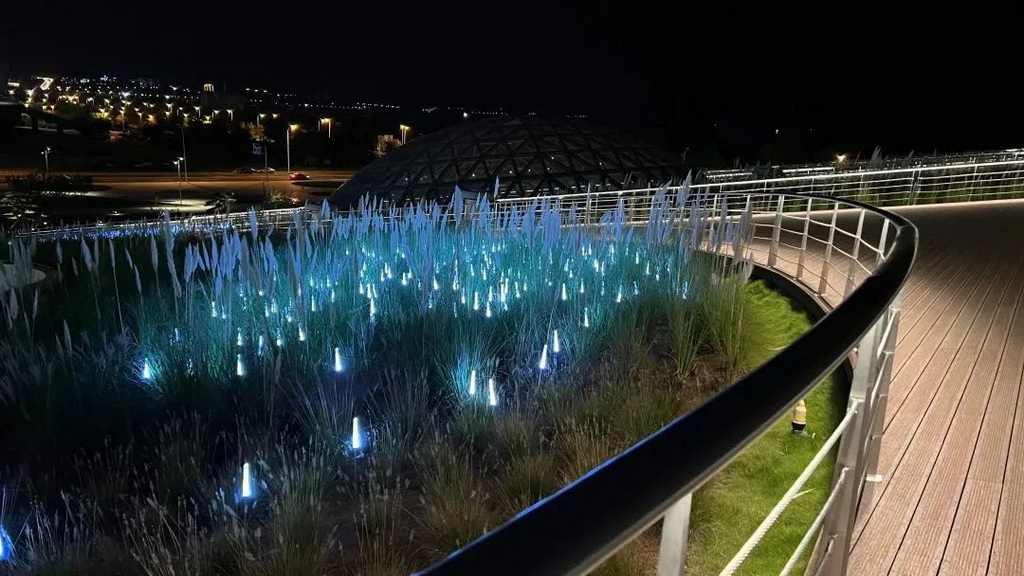

蜿蜒曲折的小徑沿屋面盤亙交錯，并在高處匯聚圍攏形成觀景平臺。小徑扶手欄桿暗藏?zé)艄?，向下照亮棧道，在保證行走安全的同時，將人們的視線拉向遠方，空間開合變化，步移景異。路側的植物和發光“草”形藝術燈具相映成趣，豐富了照明層次，讓夜景更有魅力。

照明設計始于建筑師關于光和空間的奇思妙想，終于工程實踐，收官于調光調試。在這個過程中，光從建筑師的想象轉譯為圖稿中的二維圖像和信息，最后化有形為無形，融于整體建筑系統。從視覺到體驗，在光構筑的建筑空間中，人們感受情感、溫度和建筑散發的文化氣息。

03

景觀

3.1 傾斜的屋頂樂園

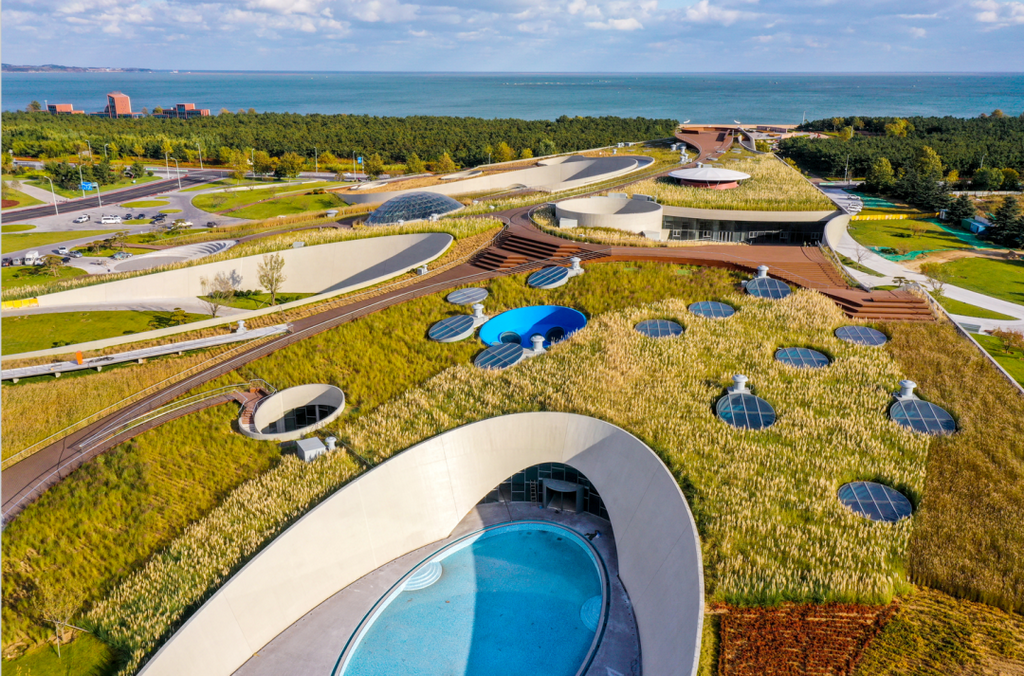

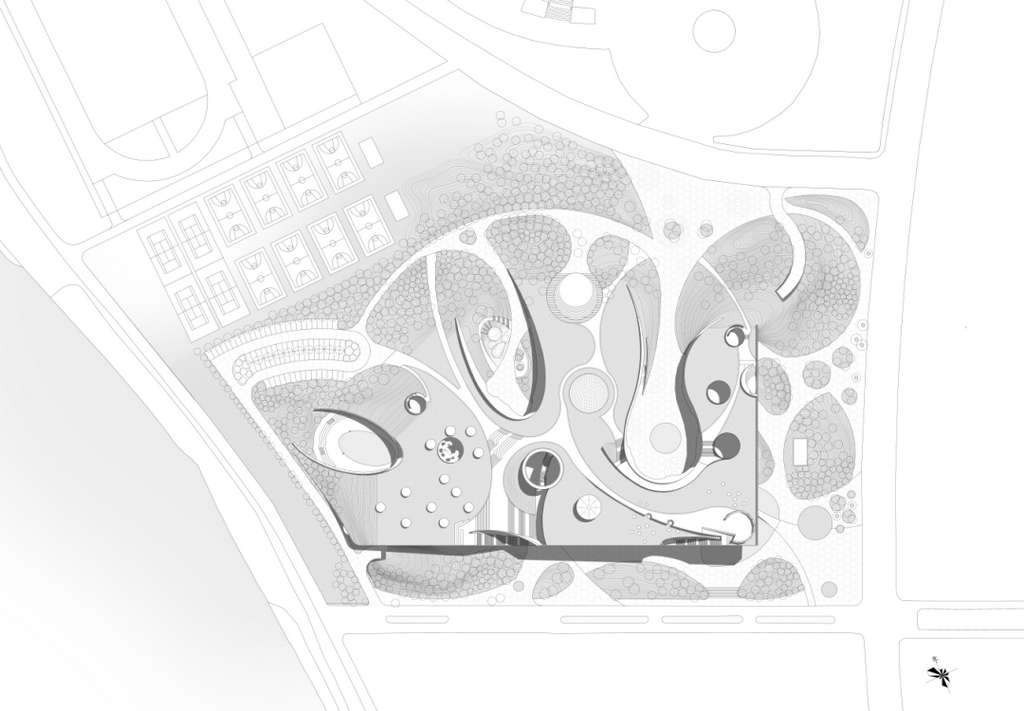

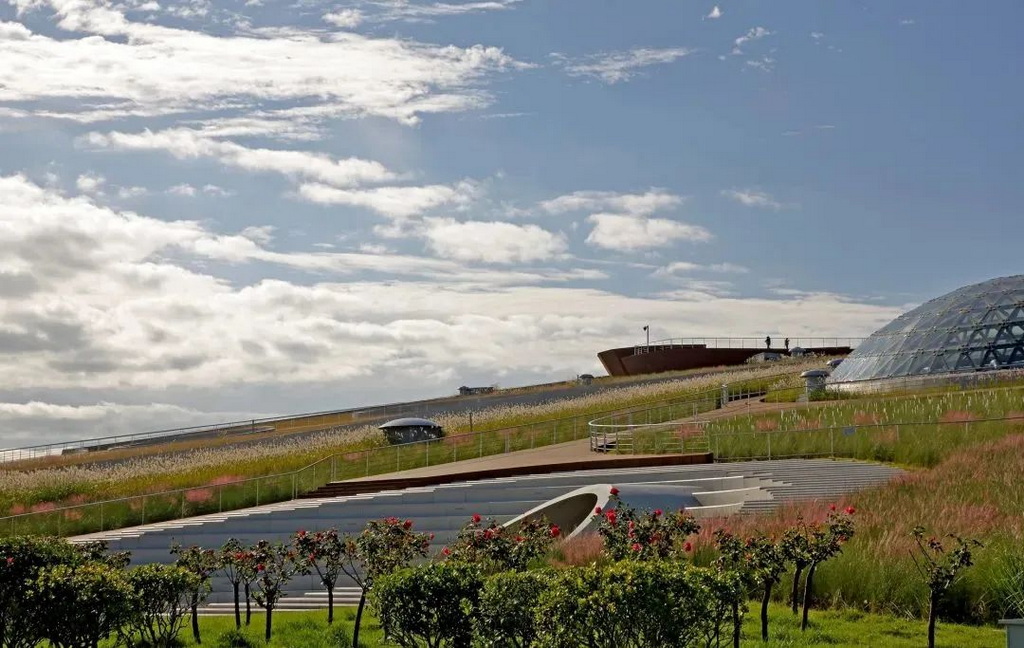

榮成市少年宮項目最有趣的室外場地當屬屋面。屋面自東南角最高點向北向西順坡降至場地邊界，覆土層結合屋面結構坡度與地面融為一體，實現了大地逐漸翹起的效果。為了最佳的建筑整體感，地面停車場和消防環路盡量緊貼北側用地邊界，屋面坡度與地面自然順接，使工程意義上的建筑邊界消失在大地中。

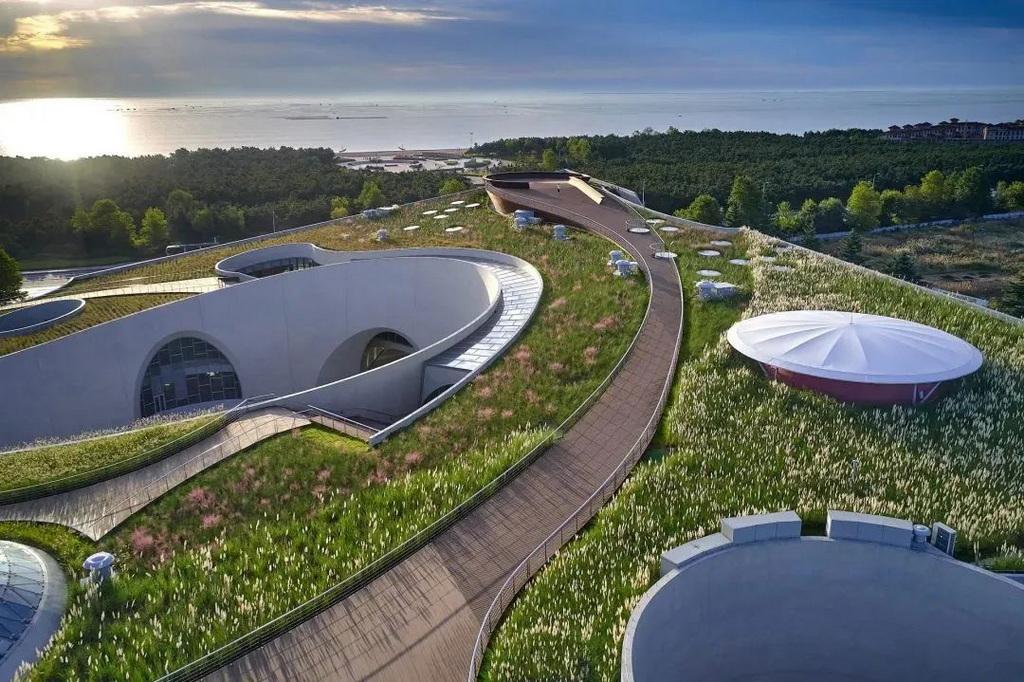

屋面上設計了流線感極強的架空步道，并從場地邊界多處位置將市民引導至屋面，直至東南角最高處的觀景平臺，在頂端可向東眺望大海。這些流線型的步道又將所有的屋面出入口聯系在一起，使各場館都有方便快速到達屋面的機會。架空平臺路徑寬窄變化收放自如，避免了行走時死板單調的感受。

（1）架空步道工藝

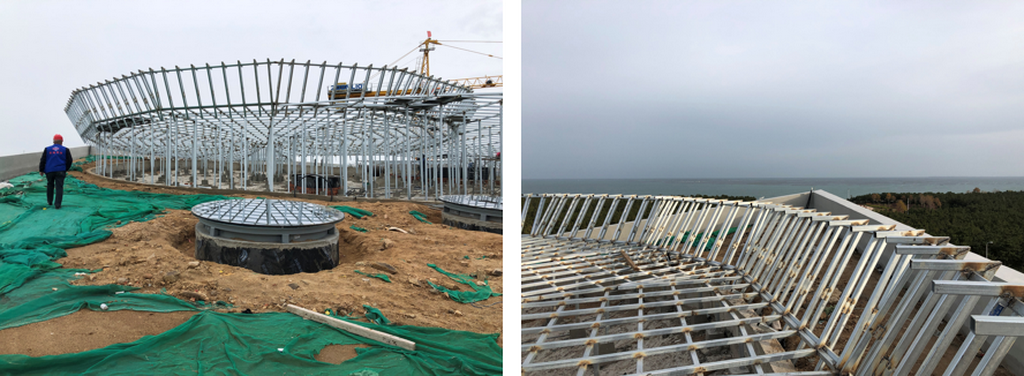

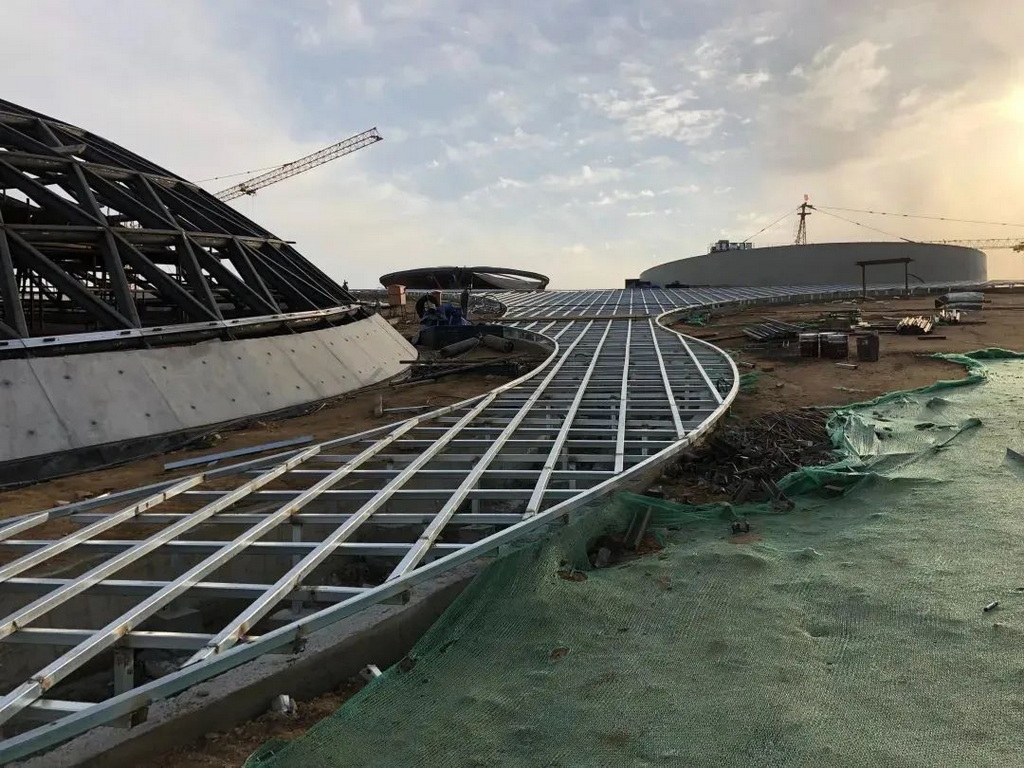

屋面架空步道的實際面積并不小，但由于架空路徑的很多位置都對應著下方的大跨空間，結構專業只同意采取增加混凝土墩點位的方式，導致步道的基礎間距變小，為了減輕荷載壓力，使用大量50mm不銹鋼方鋼龍骨支撐起整個架空層。

為了讓架空步道漂浮感更強，下方兩側的擋土矮墻藏在邊界線向內退300mm的位置。從平面上看，步道是幾條流暢的弧線，半徑很大，所以收邊材料仍然可以用標準的竹木地板豎向安裝。步道兩側不是平行的，而是有寬窄變化的弧線，為了提高完成度、方便施工，基本每一組都布置在同一平面上。

（2） “船頭”的實現

屋面最高處觀景臺下方龍骨過密，視覺效果雜亂，甲方也擔心海邊空氣、雨水腐蝕龍骨，希望用竹木板將其完全覆蓋。起初我們是反對的，因?yàn)樽罡咛帣诎寰嚯x下方種植面尺度較大，若全部裝滿竹木板，觀景臺翹起的感覺就沒有了。在現場沿著建成后的行走路線反復觀察，最終決定沿欄板向內傾斜的方向繼續延長龍骨，竹木板也沿龍骨向下安裝，停在距離地面400mm的位置，實現巨輪在草海中翹起船頭的效果。

為了增強端頭的船頭效果，欄板向外傾斜，并加寬了距地1 100mm的平面，提高了安全性，增強了立體感。內側夾角處安裝LED燈帶，將光源隱藏其中，均勻照亮傾斜的欄板。為了提高架空步道最高點場所的完成度，邊界輪廓被設計成折線。從寬大的扶手平臺到傾斜的欄板，再到地面地板的安裝，都遵循著成品材料本身的規格尺寸，大大提高了施工精度和完成效果，突出了近端平臺的重要性。

架空步道與各場館的屋面出入口相接，出屋面的標高相對確定，但由于現場施工的誤差，與架空步道連接的位置要現場再次確定。設計時就考慮到了這些可能出現的問題，因此將臺階方向平行于等高線布置，這樣在施工中無論如何調整相交的位置，都能和架空步道交接。

（3）保證坡道安全性

在屋面架空步道設計過程中，也考慮過將一組路徑設計為無障礙坡道。但這需要8組之字形路徑連接向上，路徑、平臺與種植屋面不能保持高度一致，有時高差過大，并且每轉折一次，平臺也要占據很大空間，從不同視角觀察模型都有些雜亂。因此，最終還是選擇了順暢的弧線組織路徑，并為保證行走安全，選擇了一款大波浪凹槽的竹木地板。

（4）不同坡度帶來不同體驗

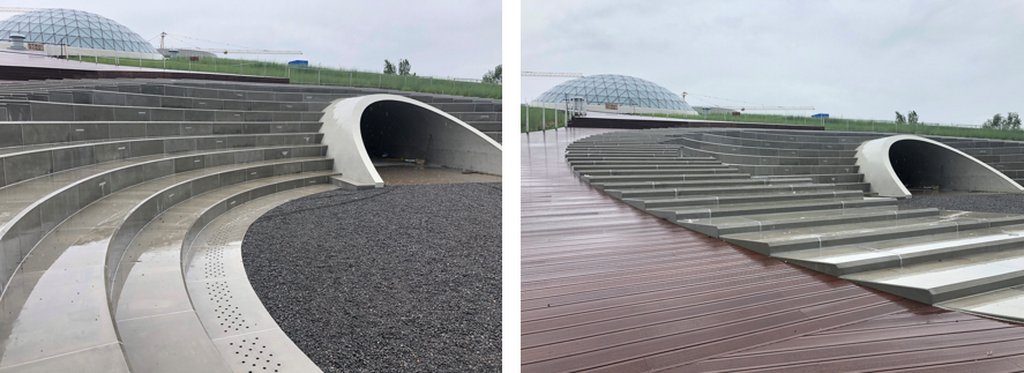

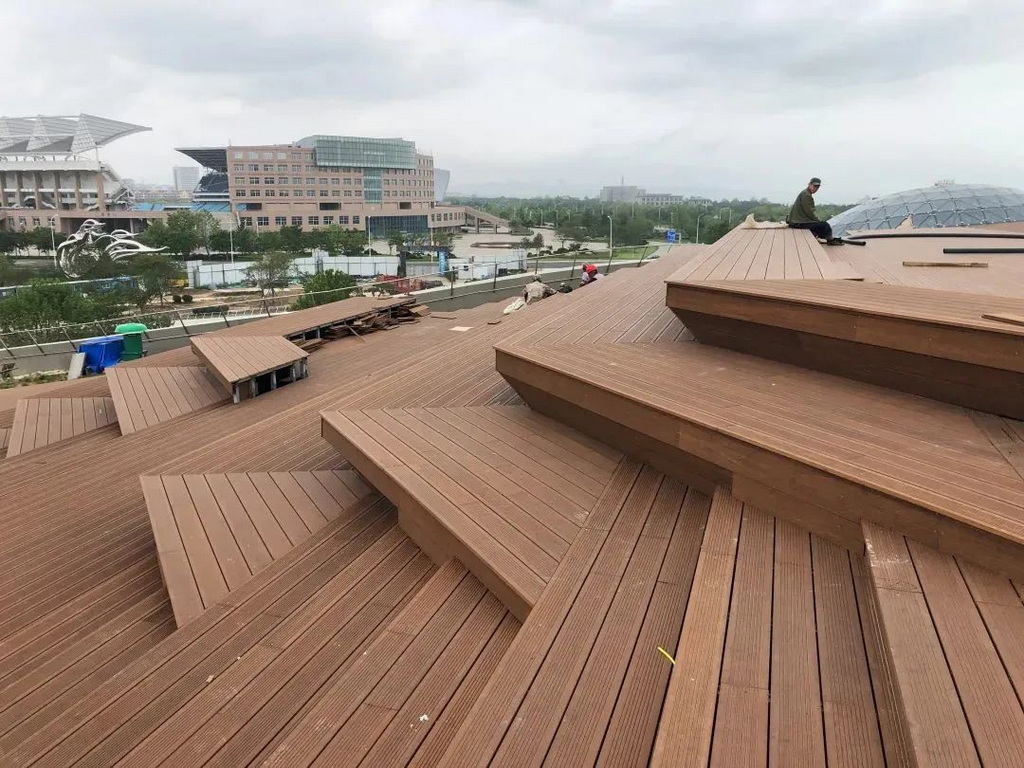

巨大的屋面自東向西被切出三組末端獨立的部分，坡度分別為15.7%、5.6%、16.6%，坡向北側、西側和西北側，并根據不同的坡度設計了行走緩坡、可坐人的大臺階、竹木地板與GRC（玻璃纖維增強混凝土）現場預制看臺。西側坡度大，適合安排幾組大臺階，兩側是正常行走的踏步，中間提供停留望湖的場所；中部坡道向下與圓形廣場結合，將貨運通道入口隱藏其中。GRC預制的可坐人臺地、GRC臺階、竹木地板，三種坡度緊密地組合在一起，成為一組從整體到細節的完美聚會空間。

?馮君

（5）絢麗色彩，編織大地

在開闊的屋面，植物種植品種區別于城市街角花園的做法。開闊的尺度感是這個項目要考慮的重要因素，設計選擇了多年生的草本植物，可以粗放管護，無需修剪造型，且成本低、繁殖力強、生態適應性強、抗寒性強、抗旱性?xún)?yōu)、抗病蟲能力強。動態景觀優美，讓人有回歸自然的親切感。四季不同的視覺效果取代了日日不變的單一畫面，像孩子一樣充滿朝氣。

四季絢麗的色彩編織出大地。步道穿過不同顏色、不同狀態的觀賞草海，在一些空間適宜的位置也設計了大臺階便于游人駐足停留，向西可俯瞰櫻花湖，向北可將體育場和遠處的城市盡收眼底。路徑與地面的連接處也設計了幾種不同的形式，有的直接和地面相接，有的和次入口結合設計GRC環形座凳形成圓形小舞臺，還有路徑與下凹綠地結合架成穿過樹林的步行橋。

3.2 場地設計

（1）地形設計

建筑兩條直邊自北自西向東南拉高，構成了東、南兩邊筆直的界面。在建筑清水混凝土外墻至市政路邊的空間中設計了大小不一、高度豐富的綠島過渡，為從海灣北路望向建筑立面提供了豐富的視線關系，既有含蓄的遮擋又有引入場地后的震撼，尺度變化帶給人內外不同的空間感受。建筑外立面接近末端時，景觀通過堆坡的方式將其覆蓋，同時將地下車庫車行入口通道、設備等隱藏在地形之內，減少對路口步行視線的干擾，對項目的整體效果有積極作用。

（2）入口水池和步行橋

為了使綠島與東側海邊綠地植物統一，種植大量黑松。櫻花湖岸種植的櫻花蔓延至場地內，與西側綠地逐漸連成一體。項目在用地東南角結合現狀保留的法桐和兩側黑松綠島，擠出引入感強勢的入口廣場。為了突出建筑東南角入口空間的重要性，鑲嵌橢圓形水池將內外空間連成一體，并在空間軸線上設計拱形步行橋跨過水面，使進入空間的過程更富戲劇性和儀式感。橋面的現澆混凝土材質與建筑外立面清水混凝土統一，池底的黑色石材能夠更好地反射立面的細節。傍晚日落時分，地面閃爍著的點式地埋燈由密至疏向路口漸變，再次以照明的方式強調入口的吸入感。

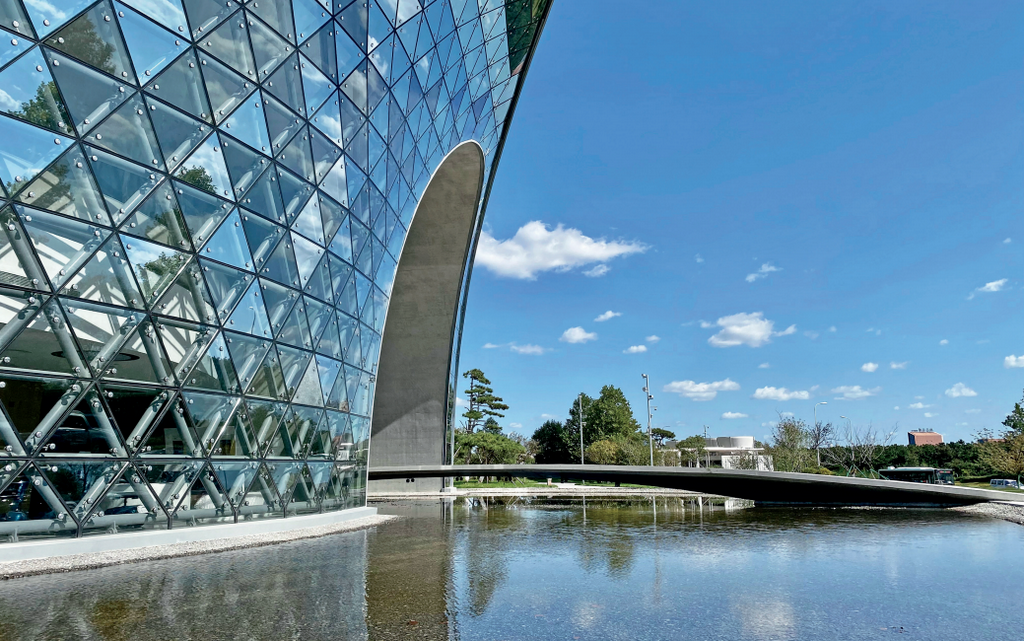

為了使東南入口的步行橋看上去更輕巧，將其斷面設計成中部厚、兩端薄的形式，中部起到梁的作用。橋的平面也是兩端寬中間窄的弧形，站在橋頭看向另一端時進深感更強。然而這個方案在與結構專業的第一次對接時被否定了，他們要求起拱要大，但經過后面一次次的討論與嘗試，最終在池底做了一個拉結的地梁，實現了微微起拱的形式。在結構專業的大力支持下，這個輕巧的混凝土橋得以實現?？吹綐虻南聦幽０寰?xì)準確的安裝，是我們最興奮的時候，接下來就是耐心等待拆模了。

（3）廣場

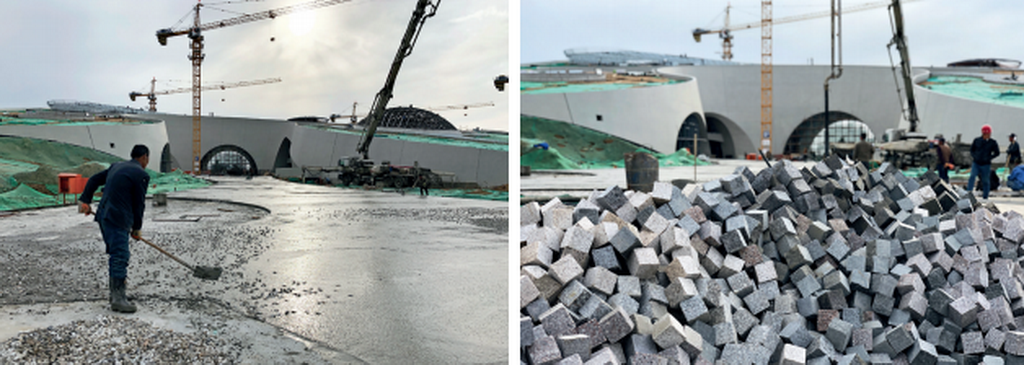

在廣場設計之初，我們希望地面與建筑材料接近，將其設計為整體性強的不同粒徑的露骨料混凝土地面做法，不出現明顯的方向感，同時便于現場分區分段施工。傳統的混凝土地面分倉方式容易破壞整體效果，因此設計了六邊形的不銹鋼板分倉結構。

但最終因本地施工效果始終未能達到設計要求，改為現澆混凝土水磨效果，僅做粗磨，保留骨料的細節和混凝土的樸實質感。主廣場自北向南原本設計了幾組同心圓式夜光骨料鋪地，在夜晚可以通過大大小小的發光地面將人引入，但這一做法最終也被取消，變?yōu)椴煌鎸蛹±淼幕◢弾r小料石，雖不及夜光骨料有趣，但也能達到基本的設計效果。

04

結語

目前，榮成市少年宮已經進入正式運行階段，設計中的景象都一一得以實現。施工單位的各項收尾和整改工作還在有條不紊地進行，以求盡善盡美。屋面草木經過兩年的氣候適應和業主的悉心維護，已經長勢良好，甚至呈現出無法控制的粗放之勢。屋面上原來突兀的風井和設備早已經淹沒在大穗狼尾草叢中，去年還不見蹤影的粉黛草也都爭相鉆出綠坡，為屋面披上了紫紅的霞衣。屋面公園已然成為遠近聞名的網紅打卡地，市民、游客紛紛慕名而來，登高觀賞，取景留念。

項目信息

業主：榮成市青少年科教中心、榮成市少年宮

建設地點：山東省榮成市

建筑設計：中國建筑設計研究院有限公司本土設計研究中心

項目負責人：崔愷、康凱

設計團隊：崔愷、康凱、胡水菁、張一楠、吳揚、盛啟寰（建筑）；任慶英、劉文珽、楊松霖（結構）；楊東輝、林建德（給排水）；劉燕軍、韓亞征（暖通）；陳雙燕、甄璐（電氣）；陳玲玲、王青、殷博（智能化）；馮君（景觀）；顧大海（室內）；郝雯雯（總圖）

照明設計：北京寧之境照明設計有限責任公司

施工單位：山東榮成建筑集團有限公司、北京益匯達清水建筑工程有限公司

用地面積：60,452㎡

總建筑面積：48,505㎡

設計時間：2016.06—2017.10

建成時間：2021.10

攝影 : 張廣源、李季

文章節選自

《從童趣到“砼”趣——榮成市少年宮設計與建造歷程側記》作者：康凱、張一楠；

《“顯”與“隱”——榮成市少年宮照明實踐》作者：王東寧；

《現場的技藝——榮成市少年宮景觀設計與施工》作者：馮君

完整文章參見《建筑技藝》2022年1月刊
